第11章 面向对象设计

分析是提取和整理用户需求，并建立问题域精确模型的过程。设计则是把分析阶段得到的需求转变成 符合成本和质量要求的、抽象的系统实现方案 的过程。

从面向对象分析到 面向对象设计（OOD），是一个逐渐扩充模型的过程。或者说，面向对象设计就是用面向对象观点建立 求解域 模型的过程。

本章首先讲述为获得优秀设计结果应该遵循的准则，然后具体讲述面向对象设计的任务和方法。

11.1 面向对象设计的准则

• 1.模块化

  • 对象就是模块

  • 把数据结构和操作这些数据的方法紧密地结合在一起

• 2.抽象

  • 过程抽象

  • 数据抽象：类

  • 参数化抽象：C++的“模板”

• 3.信息隐藏

  • 通过对象的封装性实现

  • 类分离了接口与实现，支持信息隐藏

• 4.弱耦合

  • 耦合：一个软件结构内不同模块之间互连的紧密程度

  • 弱耦合：系统中某一部分的变化对其他部分的影响降到最低程度

  • 对象之间的耦合：交互耦合 & 继承耦合

• 5.强内聚

  • 内聚衡量一个模块内各个元素彼此结合的紧密程度

  • 在设计时应该力求做到高内聚

  • 面向对象设计的3种内聚：\

    服务内聚、类内聚、一般\特殊内聚

• 6.可重用

  • 尽量使用已有的类

  • 如果确实需要创建新类，则在设计这些新类的协议时，应该考虑将来的可重复使用性

11.2 启发规则

• 1.设计结果应该清晰易懂

  • 提高软件可维护性和可重用性的重要措施

  • 保证设计结果清晰易懂的主要因素：

    • (1) 用词一致

    • (2) 使用已有的协议

    • (3) 减少消息模式的数目

    • (4) 避免模糊的定义

• 2.一般-特殊结构的深度应适当

  • 类等级中包含的层次数适当

  • 一个中等规模（大约包含100个类）的系统中，类等级层次数应保持为 7±2。

• 3.设计简单的类

  • 尽量设计小而简单的类

  • 注意以下几点：

    • (1) 避免包含过多的属性

    • (2) 有明确的定义

    • (3) 尽量简化对象之间的合作关系

    • (4) 不要提供太多服务

• 4.使用简单的协议

  • 消息中的参数不要超过 3 个

• 5.使用简单的服务

  • 类中的服务通常都很小

  • 尽量避免使用复杂的服务

• 6.把设计变动减至最小

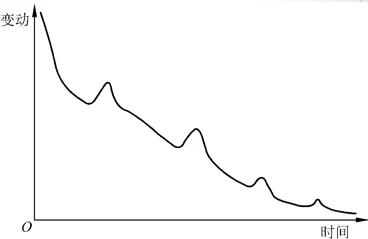

  • 理想的设计变动曲线如右图所示

  • 在设计的早期阶段，变动较大，随着时间推移，设计方案日趋成熟，改动也越来越小了\



面向对象设计的阶段分类

与生命周期模型（总体设计和详细设计）类似，面向对象设计也可以再细分为高层设计（系统设计）和类设计（对象设计）

高层设计（系统设计）

高层设计阶段开发系统的结构，即构造应用软件的总体模型；高层设计阶段标识在计算机环境中进行问题解决工作所需要的概念，并增加了一批需要的类；这些类包括那些可使应用软件与系统的外部世界交互的类。

注：此阶段的输出是适合应用软件要求的类、类间的关系、应用的子系统视图规格说明

高层设计应遵循的原则

1. 应使得在子系统的各个高层部件之间的通信量达到最小；

2. 子系统应当把那些成组的类打包，形成高度的内聚；

3. 逻辑功能分组，提供一个一个单元，识别并定位问题事件；

类设计（对象设计）

类与具有概念封装的子系统十分类似。

每个子系统都可以被当做一个类来实现，这个类聚集它的部件，提供了一组操作。

类和子系统的结构是正交的，一个单个类的实例可能是不止一个子系统的一部分。

11.3 软件重用

11.3.1 概述

1. 重用

• 重用也叫再用或复用，是指 同一事物不作修改或稍加改动就多次重复使用。

• 广义地说，软件重用可分为以下3个层次：

  • (1)知识重用

  • (2)方法和标准的重用

  • (3)软件成分的重用

• 上述前两个重用层次属于知识工程研究的范畴，本节仅讨论软件成分重用问题。

2. 软件成分的重用级别

• 代码重用

  • (1)源代码剪贴

  • (2)源代码包含

  • (3)继承

• 设计结果重用

  • 重用某个软件系统的设计模型（即求解域模型）

• 分析结果重用

  • 更高级别的重用，即重用某个系统的分析模型

3.典型的可重用软件成分

主要有以下10种：

• 项目计划

• 成本估计

• 体系结构

• 需求模型和规格说明

• 设计

• 源代码

• 用户文档和技术文档

• 用户界面

• 数据

• 测试用例

11.3.2 类构件

面向对象技术中的“类”，是比较理想的可重用软构件，不妨称之为 类构件。

• 1.可重用软构件应具备的特点

  为使软构件也像硬件集成电路那样，能在构造各种各样的软件系统时方便地重复使用，就必须使它们满足下列要求：

  • 模块独立性强

  • 具有高度可塑性

  • 接口清晰、简明、可靠

  • 需求模型和规格说明

• 2.类构件的重用方式

  • 实例重用

    • 使用适当的构造函数，按照需要创建类的实例

    • 用几个简单的对象作为类的成员创建出一个更复杂的类

  • 继承重用

    • 继承性提供了一种对已有的类构件进行裁剪的机制

  • 多态重用

    • 使对象的对外接口更加一般化，降低了消息连接的复杂程度

    • 提供一种简便可靠的软构件组合机制

11.3.3 软件重用的效益

• 1.质量

理想情况下，为了重用而开发的软件构件已被证明是正确的，且没有缺陷。

事实上，由于不能定期进行形式化验证，错误可能而且也确实存在。

但是，随着每一次重用，都会有一些错误被发现并被清除，构件的质量也会随之改善。

随着时间的推移，构件将变成实质上无错误的。

• 2.生产率

当把可重用的软件成分应用于软件开发的全过程时，创建计划、模型、文档、代码和数据所需花费的时间将减少，从而将用较少的投入给客户提供相同级别的产品，因此，生产率得到了提高。

由于应用领域、问题复杂程度、项目组的结构和大小、项目期限、可应用的技术等许多因素都对项目组的生产率有影响，因此，不同开发组织对软件重用带来生产率提高的数字的报告并不相同，但基本上 30%~50%的重用大约可以导致生产率提高25%~40%。

• 3.成本

• 软件重用带来的净成本节省可以用下式估C=Cs-Cr-Cd算：

  • Cr是与重用相关联的成本

    • 领域分析与建模的成本

    • 设计领域体系结构的成本

    • 为便于重用而增加的文档的成本

    • 维护和完善可重用的软件成分的成本

    • 为从外部获取构件所付出的版税和许可证费用

    • 创建（或购买）及运行重用库的费用

    • 对设计和实现可重用构件的人员的培训费用

  • Cd是交付给客户的软件的实际成本

  • Cs使用本书第13章讲述的技术来估算

11.4 系统分解

分而治之，各个击破

软件工程师在设计比较复杂的应用系统时普遍采用的策略，也是首先把系统分解成若干个比较小的部分，然后再分别设计每个部分。

系统的主要组成部分称为子系统

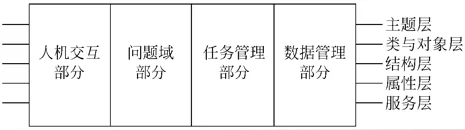

面向对象设计模型的 4大组成部分 可以想象成整个模型的4个垂直切片。

img 11.4

• 1.子系统之间的两种交互方式

  • （1）客户-供应商关系

    • 作为“客户”的子系统调用作为“供应商”的子系统，后者完成某些服务工作并返回结果。

    • 前者必须了解后者的接口，然而后者却无须了解前者的接口，因为任何交互行为都是由 前者驱动 的。

  • （2）平等伙伴关系

    • 每个子系统都可能调用其他子系统，每个子系统都必须了解其他子系统的接口。

    • 子系统之间的交互更复杂，这种交互方式还可能存在通信环路。

  总地说来，单向交互比双向交互更容易理解，也更容易设计和修改，因此应该 尽量使用客户-供应商关系

• 2.组织系统的两种方案

  • （1）层次组织

    • 把软件系统组织成一个层次系统，每层是一个子系统。

    • 上层在下层的基础上建立，下层为实现上层功能而提供必要的服务。

    • 每一层内所包含的对象，彼此间相互独立，而处于不同层次上的对象，彼此间往往有关联。

    • 在上、下层之间存在客户-供应商关系。低层相当于供应商，上层相当于客户。

    • 层次结构又可进一步划分成两种模式：封闭式和开放式。

  • （2）块状组织

    • 把软件系统垂直地分解成若干个相对独立的、弱耦合的子系统。

    • 一个子系统相当于一块，每块提供一种类型的服务。

  利用层次和块的各种可能的组合，可以成功地把多个子系统组成一个完整的软件系统。

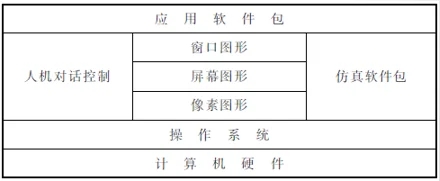

  右图表示一个混合使用层次与块状的的应用系统的组织结构。

  • （3）设计系统的拓扑结构

    • 由子系统组成完整的系统时，典型的拓扑结构有 管道形、树形、星形 等。

    • 设计者应该采用与问题结构相适应的、尽可能简单的拓扑结构，以减少子系统之间的交互数量。

11.5 设计问题域子系统

在面向对象设计过程中，可能对面向对象分析所得出的问题域模型做 补充或修改

• 1.调整需求

  两种情况会导致修改通过面向对象分析所确定的系统需求

  • 用户需求或外部环境发生了变化。

  • 分析员对问题域理解不透彻或缺乏领域专家帮助，以致面向对象分析模型不能完整、准确地反映用户的真实需求。

• 2.重用已有的类

  如果有可能重用已有的类，则重用已有类的典型过程如下

  1. 选择有可能被重用的已有类，标出这些候选类中对本问题无用的属性和服务，尽量重用那些能2使无用的属性和服务降到最低程度的类。

  2. 在被重用的已有类和问题域类之间添加泛化关系（即从被重用的已有类派生出问题域类）。

  3. 标出问题域类中从已有类继承来的属性和服务，现在已经无须在问题域类内定义它们了。

  4. 修改与问题域类相关的关联，必要时改为与被重用的已有类相关的关联。

• 3.把问题域类组合在一起

  在面向对象设计过程中，设计者往往通过引入一个根类而把问题域类组合在一起。

• 4.添加一般化类以建立协议

  一些具体类需要有一个公共的协议，也就是说，它们都需要定义一组类似的服务（很可能还需要相应的属性）。在这种情况下可以引入一个附加类（例如根类），以便建立这个协议。

• 5.调整继承类层次

  • (1) 使用多重继承机制



    避免属性及服务命名冲突



    如果面向对象分析模型中包含了 多重继承关系，然而所使用的程序设计语言却并不提供多重继承机制，则必须修改面向对象分析的结果。即使使用支持多重继承的语言，有时也会出于实现考虑而对面向对象分析结果作一些调整。

    下面分情况讨论。

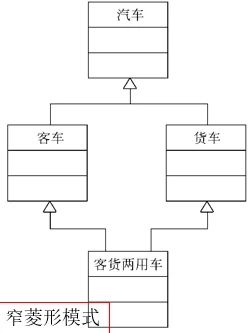

    • 窄菱形模式，出现属性及服务命名冲突的可能性比较大；

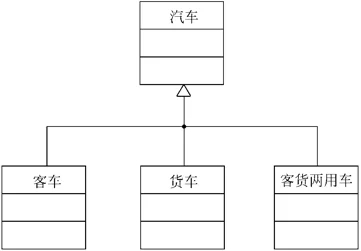

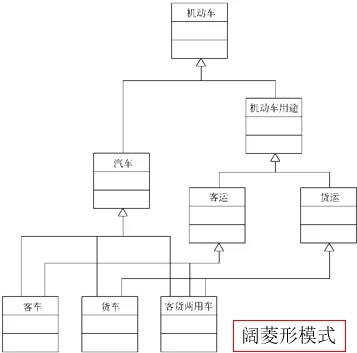

    • 阔菱形模式，属性及服务的名字发生冲突的可能性比较小，但是，它需要用更多的类才能表示同一个设计。

  • (2) 使用单重继承机制

    如果打算使用仅提供单继承机制的语言实现系统，则必须把面向对象分析模型中的多重继承结构转换成单继承结构。



    显然，在多重继承结构中的某些继承关系，经简化后将不再存在，这表明需要 在各个具体类中重复定义某些属性和服务。

• 6.ATM系统实例

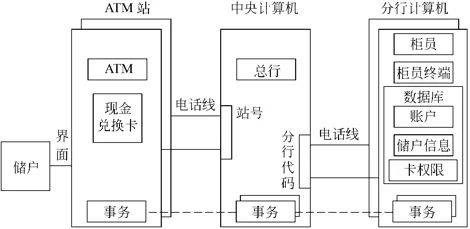

  ATM三个子系统为 星形拓扑结构；物理联结用专用电话线实现；根据ATM站号和分行代码，区分由每个ATM站和每台分行计算机联向中央计算机的电话线。



  在面向对象分析过程中已经对ATM系统做了相当仔细的分析，而且假设所使用的实现环境能完全支持模型的实现。

  因此，在设计阶段无须对已有的问题域模型作实质性的修改或扩充。

11.6 设计人机交互子系统

• 1.分类用户

  为了更好地了解用户的需要与爱好，以便设计出符合用户需要的界面，设计者首先应该把将来可能与系统交互的用户分类。

  • 按 技能水平 分类（新手、初级、中级、高级）。

  • 按 职务 分类（总经理、经理、职员） 。

  • 按 所属集团 分类（职员、顾客） 。

• 2.描述用户

  了解将来使用系统的每类用户的情况

  • 用户类型。

  • 使用系统欲达到的目的。

  • 特征（年龄、性别、受教育程度、限制因素等）。

  • 关键的成功因素（需求、爱好、习惯等） 。

  • 技能水平。

  • 完成本职工作的脚本。

• 3.设计命令层次

  • (1) 研究现有的人机交互含义和准则

    Windows已经成了微机上 图形用户界面事实上的工业标准

    • 基本外观及给用户的感受都是相同的

      1. 每个程序至少有一个窗口，它由标题栏标识；

      2. 程序中大多数功能可通过菜单选用；

      3. 选中某些菜单项会弹出对话框，用户可通过它输入附加信息；

      4. ……

    • 广大用户习以为常的许多约定

      1. File菜单的最后一个菜单项是Exit；

      2. 在文件列表框中用鼠标单击某个表项，则相应的文件名变亮，若用鼠标双击则会打开该文件；

      3. ……

  • (2) 确定初始的命令层次

    • 所谓命令层次，实质上是用 过程抽象机制 组织起来的、可供选用的服务的表示形式。

    • 设计命令层次时，通常先从对服务的过程抽象着手，然后再进一步修改它们，以适合具体应用环境的需要。

  • (3) 精化命令层次

    • 次序

    • 整体-部分关系

    • 宽度和深度

    • 操作步骤

• 4.设计人机交互类

  人机交互类与所使用的操作系统及编程语言密切相关

  例如，在Windows环境下运行的Visual C++语言提供了MFC类库，设计人机交互类时，往往仅需从MFC类库中选出一些适用的类，然后从这些类派生出符合自己需要的类就可以了。

11.7 设计任务管理子系统

设计工作的一项重要内容就是，确定哪些是 必须同时动作的对象，哪些是 相互排斥的对象。然后进一步设计任务管理子系统。

• 1.分析并发性

  • 如果两个对象彼此间不存在交互，或者它们同时接受事件，则这两个对象在本质上是并发的。

  • 通过检查各个对象的状态图及它们之间交换的事件，能够 把若干个非并发的对象归并到一条控制线中。

  • 在计算机系统中用 任务（task）实现控制线，一般认为任务是进程（process）的别名。通常把多个任务的并发执行称为 多任务。

  划分任务，可以简化系统的设计及编码工作。这种并发行为既可以在不同的处理器上实现，也可以在单个处理器上利用多任务操作系统仿真实现。

• 2.设计任务管理子系统

  • （1） 确定事件驱动型任务

    事件驱动任务 可能主要完成 通信工作

    工作过程如下：

    • 任务处于睡眠状态（不消耗处理器时间），等待来自数据线或其他数据源的中断；

    • 接收到中断唤醒该任务，接收数据并放入内存缓冲区或其他目的地，通知需要知道这件事的对象；

    • 该任务又回到睡眠状态。

  • （2） 确定时钟驱动型任务

    任务每隔一定 时间间隔 就被触发以执行某些处理

    工作过程如下：

    • 任务设置了唤醒时间后进入睡眠状态；

    • 任务睡眠（不消耗处理器时间），等待来自系统的中断；

    • 一旦接收到这种中断，任务就被唤醒并做它的工作，通知有关的对象，然后该任务又回到睡眠状态。

  • （3） 确定优先任务

    优先任务可以满足高优先级或低优先级的处理需求

    • 高优先级：某些服务具有 很高的优先级，为了在严格限定的时间内完成这种服务，可能需要把这类服务分离成 独立的任务。

    • 低优先级：与高优先级相反，有些服务是低优先级的，属于 低优先级处理（通常指那些背景处理）。设计时可能用 额外的任务 把这样的处理分离出来。

  • （4） 确定关键任务

    • 关键任务 是有关系统成功或失败的关键处理，这类处理通常都有严格的可靠性要求。

    • 在设计过程中可能用额外的任务把这样的关键处理分离出来，以满足高可靠性处理的要求。

    • 对高可靠性处理应该精心设计和编码，并且应该严格测试。

  • （5） 确定协调任务

    • 当系统中存在 3个以上任务 时，就应该增加一个任务，用它作为 协调任务。

    • 引入协调任务会增加系统的总开销（增加从一个任务到另一个任务的转换时间），但是引入协调任务有助于把不同任务之间的协调控制封装起来。

    • 使用 状态转换矩阵 可以比较方便地描述该任务的行为。

    • 这类任务应该仅做协调工作，不要让它再承担其他服务工作。

  • （6） 尽量减少任务数

    必须仔细分析和选择每个确实需要的任务，使系统中包含的任务数尽量少。

  • （7） 确定资源需求

    使用 多处理器 或固件，主要是为了满足高性能的需求。设计者必须通过计算系统载荷（即每秒处理的业务数及处理一个业务所花费的时间），来估算所需要的CPU（或其他固件）的处理能力。

  设计者应该综合考虑各种因素，以决定哪些子系统用硬件实现，哪些子系统用软件实现。

  使用硬件实现某些子系统的主要原因可能是：

  • 现有的硬件完全能满足某些方面的需求，例如，买一块 浮点运算卡 比用软件实现浮点运算要容易得多。

  • 专用硬件比通用的CPU性能更高。例如，目前在信号处理系统中广泛使用固件实现 快速傅里叶变换。

  设计者在决定到底采用软件还是硬件的时候，必须综合权衡一致性、成本、性能等多种因素，还要考虑未来的可扩充性和可修改性。

11.8 设计数据管理子系统

数据管理子系统是系统存储或检索对象的基本设施，它建立在某种 数据存储管理系统 之上，并且 隔离了数据存储管理模式（文件、关系数据库或面向对象数据库）影响。

11.8.1 选择数据存储管理模式

• 1.文件管理系统

  • 文件管理系统 是操作系统的一个组成部分，使用它长期保存数据具有成本低和简单等特点，

  • 文件操作的级别低，为提供适当的抽象级别还必须编写额外的代码。

  • 不同操作系统的文件管理系统往往有明显差异。

• 2.关系数据库管理系统

  • 关系数据库管理系统的理论基础是 关系代数，它不仅理论基础坚实而且有下列一些主要优点：

    • (1) 提供了各种 最基本的数据管理功能

    • (2) 为多种应用提供了 一致的接口

    • (3) 标准化的语言（SQL语言）

  • 为了做到通用与一致，关系数据库管理系统通常都相当复杂，且有下述一些具体缺点：

    • (1) 运行开销大

    • (2) 不能满足高级应用的需求

    • (3) 与程序设计语言的连接不自然

• 3.面向对象数据库管理系统

  面向对象数据库管理系统主要有两种设计途径

  • 扩展的关系数据库管理系统

    • (1) 在关系数据库的基础上，增加了 抽象数据类型 和 继承机制。

    • (2) 增加了创建及管理类和对象的 通用服务。

  • 扩展的面向对象程序设计语言

    • (1) 扩充了面向对象程序设计语言的语法和功能，增加了在 数据库中存储和管理对象 的机制。

    • (2) 可以用统一的面向对象观点进行设计，无需区分存储数据结构和程序数据结构（生命期短暂的数据）。

11.9 设计类中的服务

面向对象分析得出的对象模型，通常并不详细描述类中的服务。面向对象设计 则是 扩充、完善和细化 面向对象分析模型的过程，设计类中的服务 是它的一项重要工作内容。

11.9.1 确定类中应有的服务

确定类中应有的服务需要综合考虑对象模型、动态模型和功能模型，才能正确确定类中应有的服务。对象模型是进行对象设计的基本框架。

• 一张 状态图 描绘了一类对象的生命周期，图中的状态转换是执行对象服务的结果。

• 功能模型 指明了系统必须提供的服务。

• 状态图中状态转换所 触发的动作，在功能模型中有时可能扩展成一张 数据流图。

• 数据流图中的某些处理可能与对象提供的服务相对应，有一些规则有助于确定操作的目标对象（即应该在该对象所属的类中定义这个服务）。

• 当一个处理涉及多个对象时，通常在 起主要作用的对象类 中定义这个服务。

11.9.2 设计实现服务的方法

• 1.设计实现服务的算法

  应该考虑下列几个因素：

  • (1) 算法复杂度。

    通常选用复杂度较低（即效率较高）的算法，但也不要过分追求高效率，应以能满足用户需求为准。

  • (2) 容易理解与容易实现。

    容易理解与容易实现的要求往往与高效率有矛盾，设计者应该对这两个因素适当折衷。

  • (3) 易修改。

    应该尽可能预测将来可能做的修改，并在设计时预先做些准备。

• 2.选择数据结构

  在 分析 阶段，仅需考虑系统中需要的 信息的逻辑结构，在面向对象 设计 过程中，则需要选择能够方便、有效地实现算法的 物理数据结构。

• 3.算法与数据结构的关系

  确定实现服务方法中所需要的算法与数据结构非常关键。主要考虑下列因素：

  • (1) 分析问题寻找数据特点，提炼出所有可行有效的算法；

  • (2) 定义与所提炼算法相关联的数据结构；

  • (3) 依据此数据结构进行算法的详细设计；

  • (4) 进行一定规模的实验与评测；

  • (5) 确定最佳设计。

• 4.定义内部类和内部操作

  在面向对象设计过程中，可能需要增添一些 在需求陈述中没有提到的类，这些新增加的类，主要用来存放在执行算法过程中所得出的某些 中间结果。

  复杂操作 往往可以用简单对象上的更低层操作来定义。因此，在分解高层操作时常常 引入新的低层操作。在面向对象设计过程中应该定义这些新增加的低层操作。

11.10 设计关联

在对象模型中，关联 是联结不同对象的纽带，它 指定了对象相互间的访问路径。在面向对象设计过程中，设计人员必须确定实现关联的具体策略。既可以选定一个全局性的策略统一实现所有关联，也可以分别为每个关联选择具体的实现策略，以与它在应用系统中的使用方式相适应。

• 1.关联的遍历

  • 应用系统使用关联有两种方式：单向遍历和双向遍历。

  • 使用 原型法 开发软件时，原型中所有关联都应该是 双向的，以便于增加新的行为，快速地扩充和修改原型。

• 2.实现单向关联

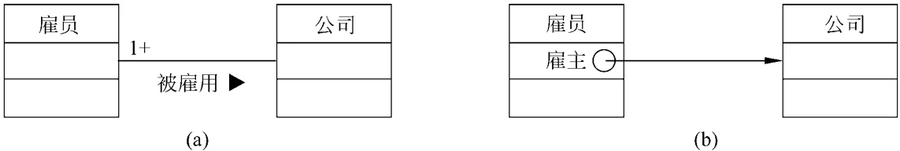

  指针 可方便实现 单向关联。如果 关联重数是一元的（图a），则实现关联的指针是 简单指针；如果 重数是多元的，则需要用一个 指针集合 实现关联（图b）。


• 3.实现双向关联

  实现双向关联有下列3种方法：

  • （1）只用属性实现一个方向的关联

  当需要反向遍历时就 执行一次正向查找。如果两个方向遍历的频度相差很大，而且需要尽量减少存储开销和修改时的开销，则这是一种很有效的实现双向关联的方法。

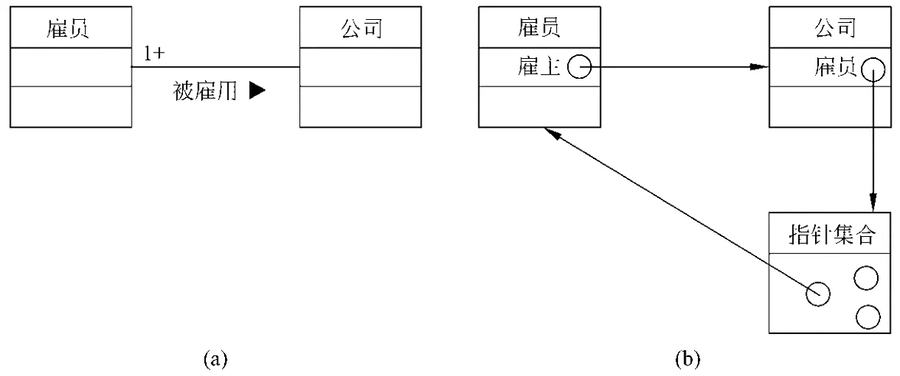

  • （2）两个方向的关联都用属性实现

  能实现快速访问，修改了一个属性，则相关的属性也必须随之修改，保持该关联链的一致性。当 访问次数远远多于修改次数时，这种实现方法很有效。

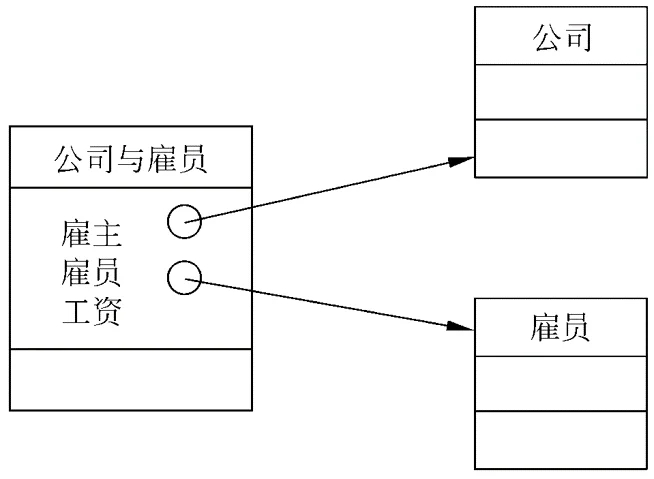

  • （3）用独立的关联对象实现双向关联

  关联对象不属于相互关联的任何一个类，它是独立的关联类的实例。如右图所示。


• 4.关联对象的实现

  9.4.2节曾经讲过，可以引入一个 关联类 来保存描述关联性质的信息，关联中的每个连接对应着关联类的一个对象。

  实现关联对象的方法取决于关联的重数。

  • 对于 一对一关联 来说，关联对象可以 与参与关联的任一个对象合并。

  • 对于 一对多关联 来说，关联对象可以 与“多”端对象合并

  • 如果是 多对多关联，则关联链的性质不可能只与一个参与关联的对象有关，通常用一个 独立的关联类 来保存描述关联性质的信息，这个类的每个实例表示一条具体的关联链及该链的属性（参见上页图）。

11.11 设计优化

11.11.1 确定优先级

系统的各项质量指标并不是同等重要的，设计人员必须确定各项质量指标的相对重要性（即 确定优先级），以便在优化设计时制定折衷方案。

• 系统的整体质量与设计人员所制定的折衷方案密切相关。最终产品成功与否，在很大程度上取决于 是否选择好了系统目标。

• 在折衷方案中设置的优先级应该是 模糊的。事实上，不可能指定精确的优先级数值（例如速度48%，内存25%，费用8%，可修改性19%）。

• 最常见的情况，是在 效率 和 清晰性 之间寻求适当的 折衷方案。

下面两小节分别讲述在优化设计时提高效率的技术，以及建立良好的继承结构的方法。

11.11.2 提高效率的几项技术

• 1.增加冗余关联以提高访问效率

  • 在面向对象分析过程中，应该避免在对象模型中存在冗余的关联，因为冗余关联不仅没有增添任何信息，反而会降低模型的清晰程度。

  • 但在面向对象设计过程中，当考虑用户的访问模式，及不同类型的访问彼此间的依赖关系时，就会发现，分析阶段确定的关联可能并没有 构成效率最高的访问路径。

  • 下面用设计公司雇员技能数据库的例子，说明分析访问路径及提高访问效率的方法。

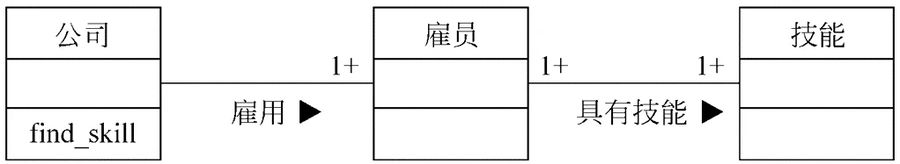

  下图是从面向对象分析模型中摘取的一部分。公司类中的服务find_skill返回具有指定技能的雇员集合。例如，用户可能询问公司中会讲日语的雇员有哪些人。

  • 假设某公司共有2000名雇员，平均每名雇员会10种技能，则简单的嵌套查询将遍历雇员对象2000次，针对每名雇员平均再遍历技能对象10次。如果全公司仅有5名雇员精通日语，则查询命中率仅有1/4000。

  • 提高访问效率的一种方法是使用 哈希Hash表：“具有技能”这个关联不再利用无序表实现，而是改用哈希表实现。只要“会讲日语”是用唯一一个技能对象表示，这样改进后就会使查询次数由20000次减少到2000次。

  但是，当仅有极少数对象满足查询条件时，查询命中率仍然很低。在这种情况下，更有效的提高查询效率的改进方法是，给那些需要经常查询的对象建立索引。

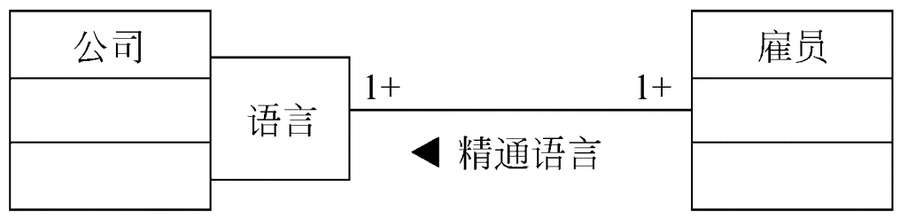

  例如，针对上述例子，可以增加一个额外的 限定关联“精通语言”，用来联系公司与雇员这两类对象，如下图所示。利用适当的冗余关联，可以立即查到精通某种具体语言的雇员，而无须多余的访问。当然，索引也必然带来开销：占用内存空间，而且每当修改基关联时也必须相应地修改索引。因此，应该只给那些经常执行并且开销大、命中率低的查询建立索引。


• 2.调整查询次序

  改进了对象模型的结构，从而优化了常用的遍历之后，接下来就应该优化算法了。

  优化算法的一个途径是尽量缩小查找范围。

  假设用户在使用上述的雇员技能数据库的过程中，希望找出既会讲日语又会讲法语的所有雇员。如果某公司只有5位雇员会讲日语，会讲法语的雇员却有200人，则应该先查找会讲日语的雇员，然后再从这些会讲日语的雇员中查找同时又会讲法语的人。

• 3.保留派生属性

  • 通过某种运算而从其他数据派生出来的数据，是一种 冗余数据。通常把这类数据“存储”（或称为“隐藏”）在计算它的表达式中。如果希望避免重复计算复杂表达式所带来的开销，可以把这类冗余数据作为派生属性保存起来。

  • 派生属性既可以在原有类中定义，也可以定义新类，并用新类的对象保存它们。每当修改了基本对象之后，所有依赖于它的、保存派生属性的对象也必须相应地修改。

11.11.3 调整继承关系

• 在面向对象设计过程中，建立良好的继承关系是优化设计的一项重要内容。继承关系能够为一个类族定义一个协议，并能在类之间实现代码共享以减少冗余。

• 一个基类和它的子孙类在一起称为一个 类继承。在面向对象设计中，建立良好的类继承是非常重要的。利用类继承能够把若干个类组织成一个逻辑结构。

下面讨论与建立类继承有关的问题。

1. 抽象与具体

2. 为提高继承程度而修改类定义

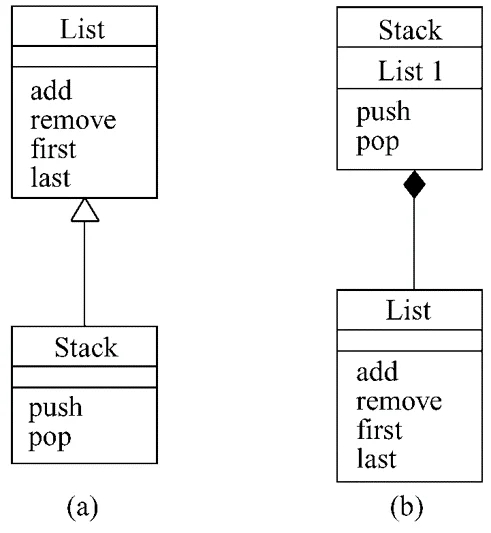

3. 利用 委托 实现行为共享

4. 1.抽象与具体

   • 在设计类继承时，很少使用纯粹自顶向下的方法。

   • 通常的作法是，首先 创建一些满足具体用途的类，然后对它们 进行归纳，一旦归纳出一些通用的类以后，往往可以 根据需要再派生出具体类。

   • 在进行了一些具体化（即专门化）的工作之后，也许就应该再次归纳了。对于某些类继承来说，这是一个持续不断的演化过程。

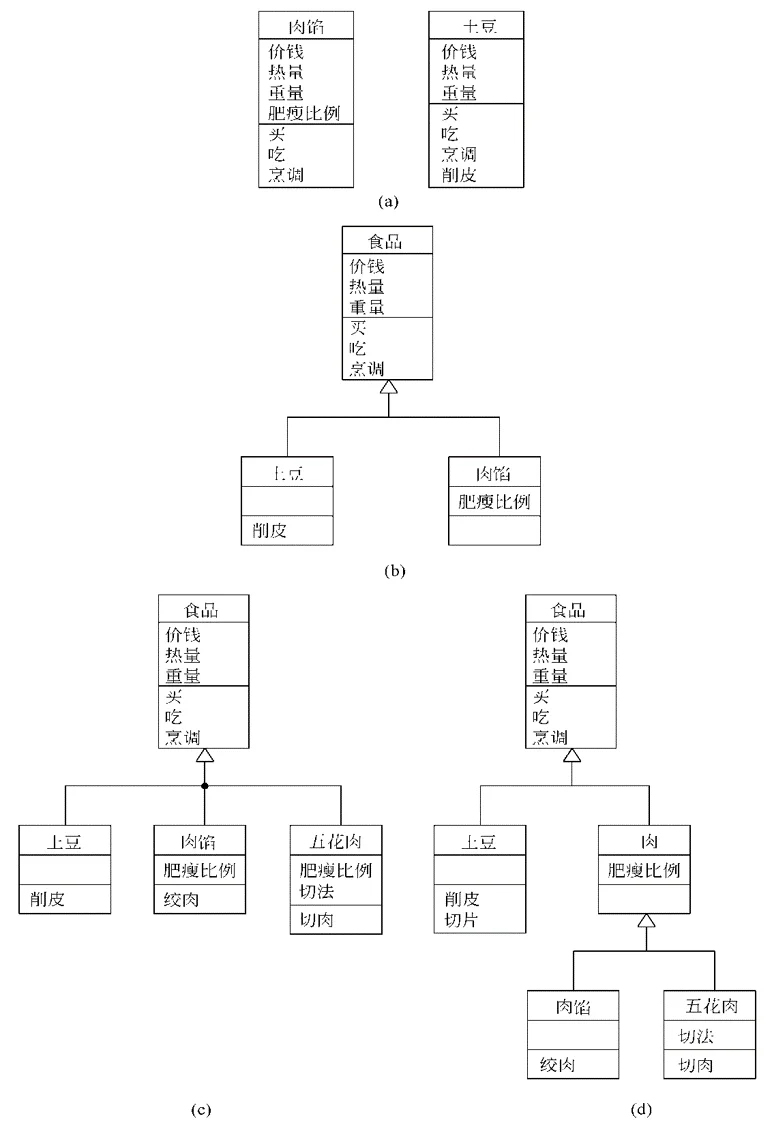

   右图为一个人们在日常生活中熟悉的设计类继承的例子，说明上述从具体到抽象，再到具体的过程。

   • (a) 先创建一些具体类；

   • (b) 归纳出抽象类；

   • (c) 进一步具体化；

   • (d) 再次归纳

5. 2.为提高继承程度而修改类定义

   • 如果在一组相似的类中存在 公共的属性 和 公共的行为，则可以把这些公共的属性和行为 抽取出来放在一个共同的祖先类中，供其子类继承，如上图 (a)和(b)所示。

   • 在对现有类进行归纳的时候，要注意下述两点：

     • (1) 不能违背领域知识和常识；

     • (2) 应该确保现有类的协议（即同外部世界的接口）不变。

   • 更常见的情况是，各个现有类中的属性和行为（操作），虽然相似却并不完全相同，在这种情况下需要对类的定义稍加修改，才能定义一个基类供其子类从中继承需要的属性或行为。

   有时 抽象出一个基类 之后，在系统中暂时只有一个子类能从它继承属性和行为，显然，在当前情况下抽象出这个基类并没有获得共享的好处。但是，这样做通常仍然是值得的，因为 将来可能重用这个基类。

6. 3.利用委托实现行为共享

   仅当存在真实的一般-特殊关系（即子类确实是父类的一种特殊形式）时，利用继承机制实现行为共享才是合理的。

   有时程序员只想用继承作为 实现操作共享 的一种手段，并不打算确保基类和派生类具有相同的行为。在这种情况下，如果从基类继承的操作中包含了子类不应有的行为，则可能引起麻烦。

   例如，假设程序员正在实现一个 Stack（后进先出栈）类，类库中已经有一个 List（表）类。



   • 如果程序员从List类派生出Stack类，则如右图 (a)所示：把一个元素压入栈，等价于在表尾加入一个元素；把一个元素弹出栈，相当于从表尾移走一个元素。

   • 但是，与此同时，也继承了一些不需要的表操作。例如，从表头移走一个元素或在表头增加一个元素。万一用户错误地使用了这类操作，Stack类将不能正常工作。

   如果只想把继承作为 实现操作共享 的一种手段，则利用 委托（即 把一类对象作为另一类对象的属性，从而在两类对象间建立组合关系）也可以达到同样目的，而且这种方法更安全。

   使用委托机制时，只有有意义的操作才委托另一类对象实现，因此，不会发生不慎继承了无意义（甚至有害）操作的问题。

   右图(b)描绘了 委托List类实现Stack类 操作的方法。

   Stack类的每个实例都包含一个私有的List类实例（或指向List类实例的指针）。Stack对象的操作push（压栈），委托List类对象通过调用last（定位到表尾）和add （加入一个元素）操作实现，而pop（出栈）操作则通过List的last和remove （移走一个元素）操作实现。

本章小结

1. 结合面向对象方法学固有的特点讲述了 面向对象设计准则，并介绍了一些有助于提高设计质量的 启发式规则。

2. 结合面向对象方法学的特点，对软件重用做了较全面的介绍，其中着重讲述了 类构件重用技术。

3. 大多数求解空间模型，在逻辑上由 4 大部分组成。分别讲述了 问题域子系统、人机交互子系统、任务管理子系统和数据管理子系统 的设计方法。此外还讲述了 设计类中服务的方法及实现关联的策略。

4. 通常应该在设计工作开始之前，对系统的各项质量指标的相对重要性做认真分析和仔细权衡，制定出恰当的系统目标。在设计过程中根据既定的系统目标，做必要的 优化 工作。
