04.流水线基础和性能分析

内容概要

• 流水线基础

  • 流水线概要

  • 时空图表示

  • 流水线分类

• 流水线的性能分析

  • 流水线的吞吐率

  • 流水线的加速比

  • 流水线的效率

流水线基础

流水线基础：部件耗时相等的洗衣店

A, B, C, D need to wash, dry, and fold clothes

• Washer takes 30 minutes

• Dryer takes 30 minutes

• Folder takes 30 minutes

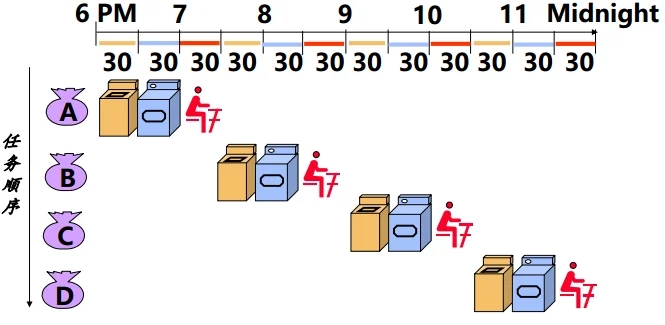

串行工作的洗衣店(部件耗时相等)

串行工作的洗衣店(部件耗时相等)

• 洗衣店用 6小时完成了4个任务（0.67t/h）；

• 4个同学各等待了1.5小时；

• Washer使用2小时；Dryer使用2小时；Folder使用2小时；

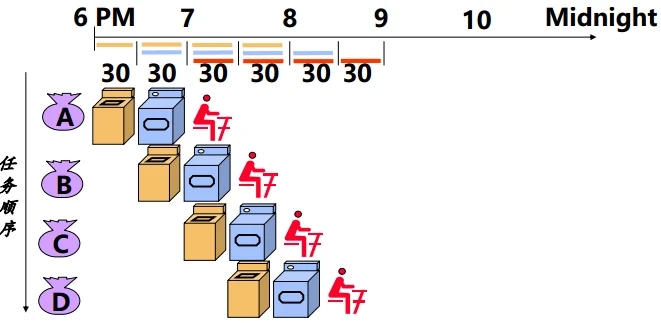

流水工作的洗衣店(部件耗时相等)

流水工作的洗衣店(部件耗时相等)

• 洗衣店用3小时完成了4个任务（1.33t/h）；

• 4个同学各等待了1.5小时；

• Washer使用2小时；Dryer使用2小时；Folder使用2小时；

流水线基础：部件耗时不等的洗衣店

A, B, C, D need to wash, dry, and fold;

• Washer takes 30 minutes

• Dryer takes 40 minutes

• Folder takes 20 minutes

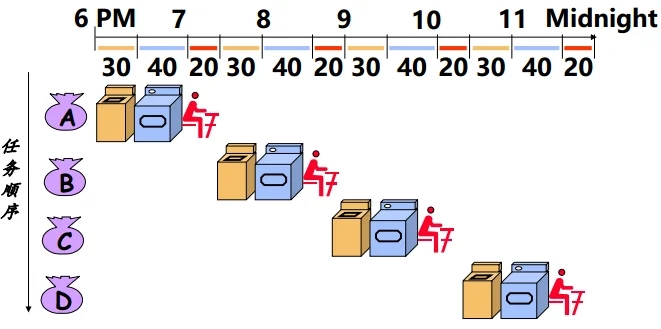

串行工作的洗衣店(部件耗时不等)

串行工作的洗衣店(部件耗时不等)

• 洗衣店用 6小时完成了4个任务（0.67t/h）；

• 4个同学各等待了1.5小时；

• Washer使用2小时；Dryer使用2小时40分；Folder使用1小时20分；

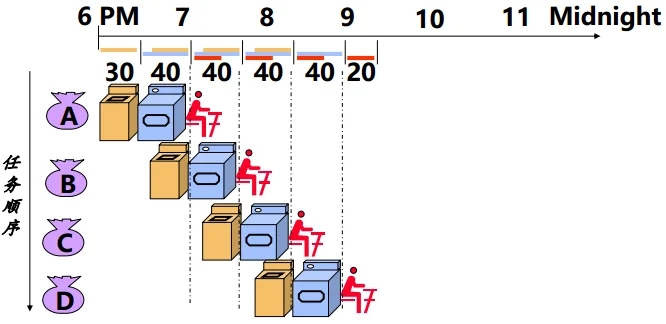

流水工作的洗衣店(部件耗时不等)

流水工作的洗衣店(部件耗时不等)

• 洗衣店用3.5小时完成了4个任务（1.14t/h）；

• 4个同学各等待了1.5小时；

• Washer使用2小时；Dryer使用2小时40分；Folder使用1小时20分；

流水线基础：洗衣店的结论

• 流水线不能缩短单个任务的响应时间，但可以 提高吞吐率；

• 流水线 速度受限于最慢流水站 的速度；

• 流水线中多个任务是 并行 处理的(但任务处在不用阶段)；

• 最大加速比 = 流水站数

  • 流水站速度不匹配

  • 流水线“填充”和“排空”时间

流水线基础：计算机中的流水线

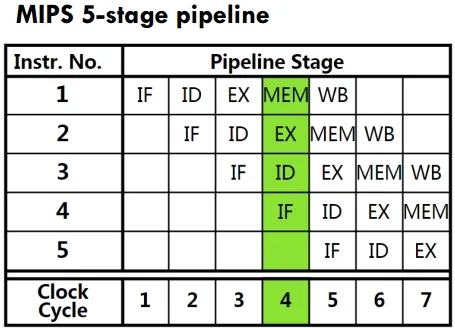

计算机中的流水线

流水技术及时空图

流水技术

• 将一重复的时序过程分解为若干子过程，每个子过程都可有效地在其 专用功能段 上与其它子过程 同时执行，这种技术称为流水技术。

流水线的表示方式：时空图

• 从时间和空间两个方面描述流水线的工作过程

  • 横坐标表示时间

  • 纵坐标表示各流水段

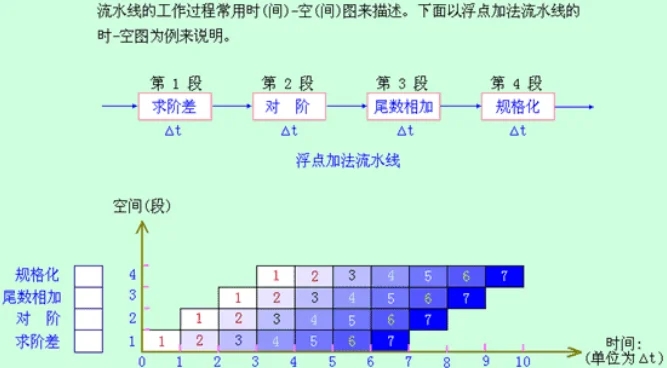

流水线的时空图

流水线基础：流水线的特点

• 流水过程由多个相关的子过程组成，这些子过程称为流水线的“级”或“段”。段的数目称为流水线的“深度”。

• 每个子过程由专用的功能段实现，各功能段的时间应基本相等，通常为1个时钟周期。

• 流水线需要经过一定的通过时间才能稳定。

• 流水技术适合于大量重复的时序过程。

流水线基础：流水线的分类

（1）单功能、多功能流水线

• 单功能流水线，是指只能完成一种固定功能的流水线。

  • 例如：功能单元流水线，浮点加法流水线等

• 多功能流水线，是指各段可以进行不同的连接，从而完成不同的功能。

  • 例如：TI ASC的多功能流水线

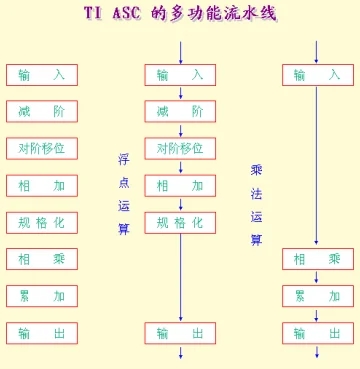

TI ASC的多功能流水线

（2）静态、动态流水线

• 静态流水线，是指在某段时间间隔内，流水线的各段只能按同一种功能的连接方式工作。

  • 例如：TI ASC的流水线，适合于处理一串相同的运算操作。

• 动态流水线，是指在某段时间内，当某些段正在实现某种运算时，另一些段却在实现另一种运算。

  • 能提高流水效率，但同时会使流水线的控制变得很复杂。

（3）部件级、处理机级及处理机间流水线

• 部件级流水线，又叫运算操作流水线，是把处理机的算术逻辑部件分段，使得各种数据类型的操作能够进行流水。

• 处理机级流水线，又叫指令流水线，是把解释指令的过程按照流水方式处理。

• 处理机间流水线，又叫宏流水线，是由两个以上的处理机串行地对同一数据流进行处理，每个处理机完成一项任务。(如map-reduce)

注: 流水处理的粒度越来越大.

（4）标量、向量流水处理机

• 标量流水处理机，是指处理机不具有向量数据表示，仅对标量数据进行流水处理。

  • 例如：IBM360/91，Amdahl 470V/6等

• 向量流水处理机，是指处理机具有向量数据表示，并通过向量指令对向量的各元素进行处理。

  • 例如：TI ASC、STAR-100、CRAY-1等

（5）线性、非线性流水线

• 线性流水线是指流水线的各段串行连接，没有反馈回路。

• 非线性流水线是指流水线中除有串行连接的通路外，还有反馈回路。存在流水线调度问题：

  • 确定什么时候向流水线引进新的输入，从而使新输入的数据和先前操作的反馈数据在流水线中不产生冲突，此即所谓 流水线调度问题。

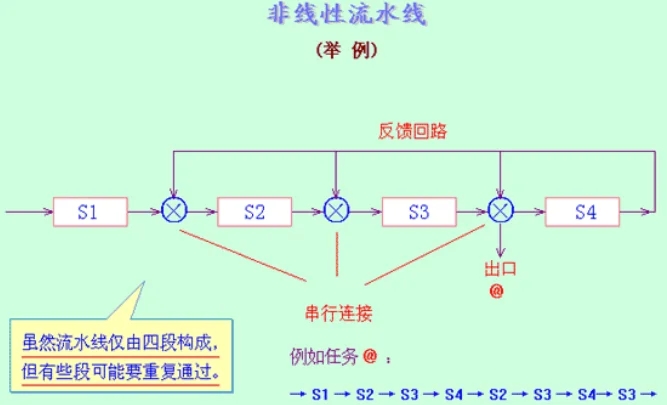

非线性流水线

注: 通常每个流水段执行次数不同, 为非线性流水线.

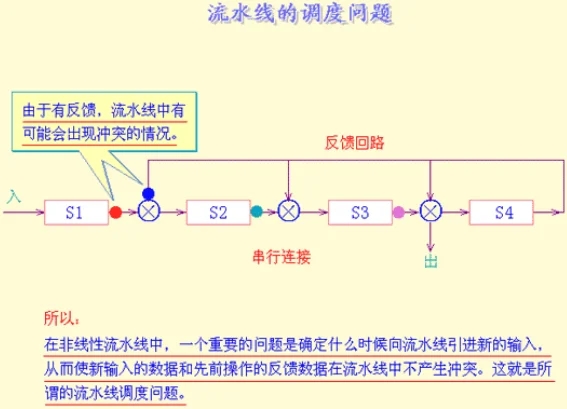

流水线调度问题

（6）顺序、乱序流动流水线

• 按照输出端任务流出顺序与输入端任务流入顺序是否相同划分

• 乱序流动流水线也可称为无序流水线、错序流水线

流水线的性能分析

流水线的吞吐率

• 吞吐率是指单位时间内流水线所完成的任务数或输出结果的数量(指令数)。

• 最大吞吐率TP_max是指流水线在达到稳定状态后的吞吐率。

• 设流水线由m段组成，完成n个任务的吞吐率称为实际吞吐率，记作TP。

最大吞吐率

• 假设流水线各段的时间相等，均为△t0，则：

  • TPmax = 1/△t0

• 假设流水线各段时间不等，第i段时间为△ti ，则：

  • TPmax = 1/max{△ti}

• 最大吞吐率取决于流水线中最慢一段所需的时间，该段成为流水线的瓶颈。

消除流水线瓶颈方法

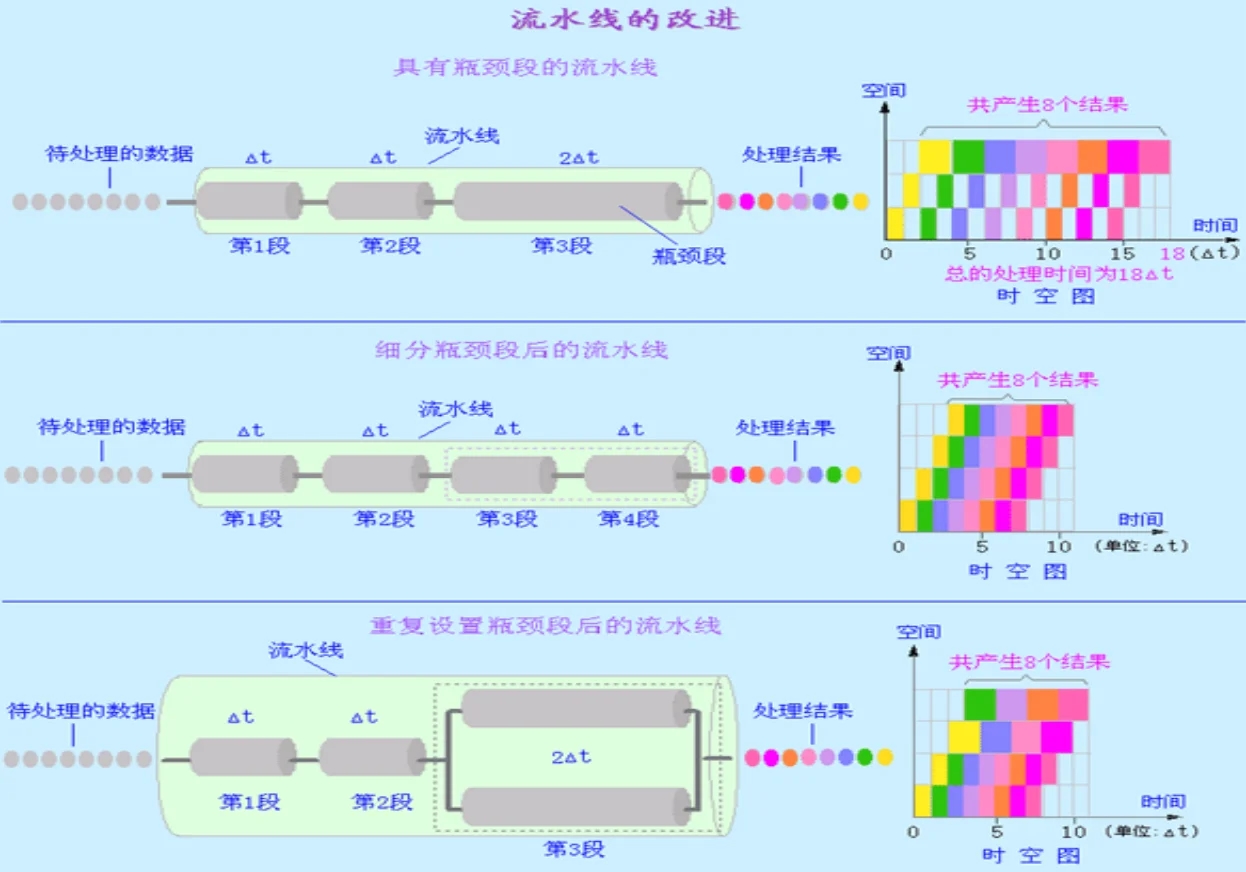

流水线的改进

注: 消除流水线瓶颈方法有 细分瓶颈段 和 重复设置瓶颈段.

流水线的吞吐率 (各段相等)

• 实际吞吐率TP：小于最大吞吐率。

  • 第一种情况：各段时间相等（设为△t0）假设流水线由 m 段组成，n 个任务；

  • 完成 n 个任务所需的时间：

  T_流水 ＝m△t0 ＋(n－1)△t0

注: m△t0称为注入时间(filling time).

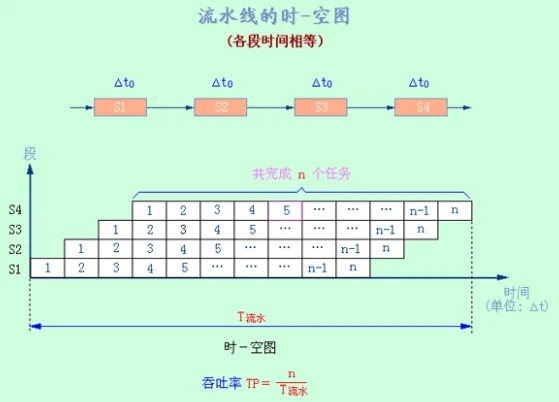

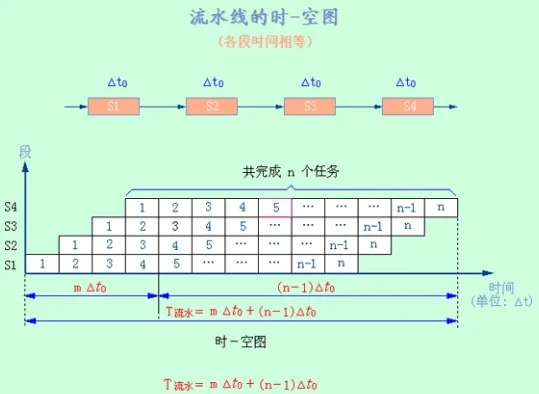

流水线时空图

流水线时空图

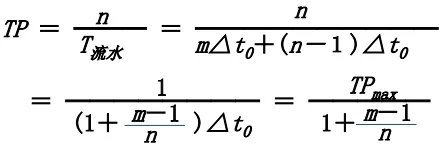

实际吞吐率TP

实际吞吐率公式

• TP < TP_max

• n >> m 时，TP ≈ TP_max

流水线的吞吐率 (各段不等)

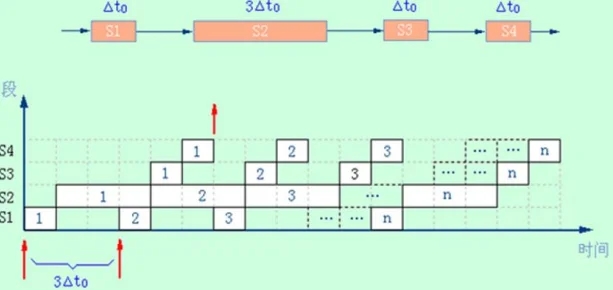

流水线时空图

• 完成 n 个任务所需的时间

T流水 = ∑△t_i ＋(n－1)△t_j, △t_j = max{△t_i}

注: T = 各个段所加时间(头尾) + (n-1)*最长时间段.

实际吞吐率

实际吞吐率

• TP < TP_max

流水线的加速比

• 加速比是指流水线的速度与等功能非流水

  线的速度之比。

  • S＝T非流水 ／T流水

  • 其中T流水 和T非流水 分别为按流水和按非流水方式处理 n 个任务所需的时间

• 若流水线为 m 段，且各段时间相等，均为△t0 ，则：

  • T非流水 ＝n m△t0

  • T流水 ＝m△t0 ＋(n－1)△t0

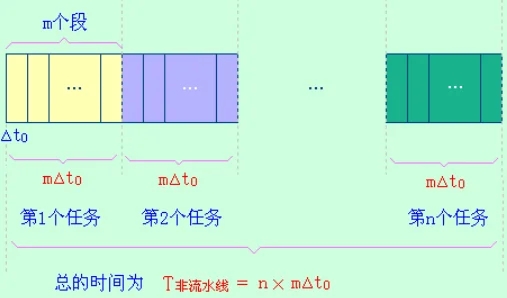

非流水方式所需时间

非流水方式所需时间

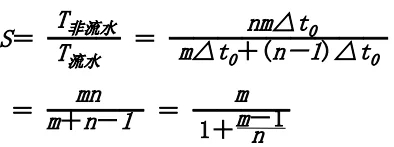

流水线的加速比

流水线的加速比

• 当n >> m 时，S ≈ m

流水线的效率

• 效率（E）指流水线的设备利用率。

• 由于流水线有通过时间和排空时间，所以流水线的各段并非一直满负荷工作，即：E<1。

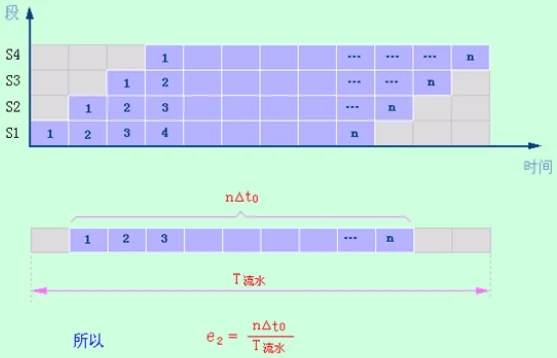

• 若各段时间相等，则各段效率也相等，即

  e1 = e2 = e3 =… = n△t0/T流水

• 整个流水线效率：

  n >> m, E≈1

• 从时空图上看，效率就是n个任务所占的时空区与m个段总的时空区之比。

• 根据这个定义，可以计算流水线各段时间

不等时的流水线效率：

不等时的流水线效率

从时空图看流水线的效率

流水线的效率

流水线性能示例

例:（张晨曦教材） 在下面所示的静态流水线上 计算： SUM(A1B1:A4B4)，求：吞吐率、加速比、和效率。

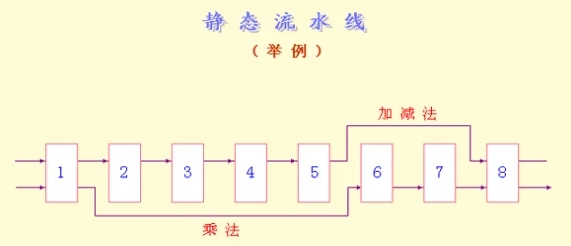

静态流水线

此类问题的一般解决步骤：

1. 根据目标公式确定计算过程

2. 根据1中确定的计算过程画时空图

3. 根据2中给出的时空图计算性能

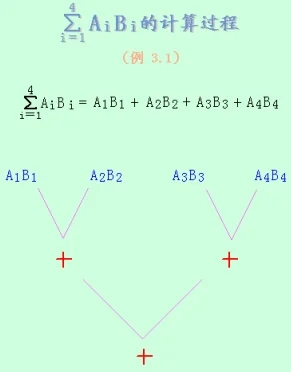

① 确定计算过程

计算过程

② 画出时空图

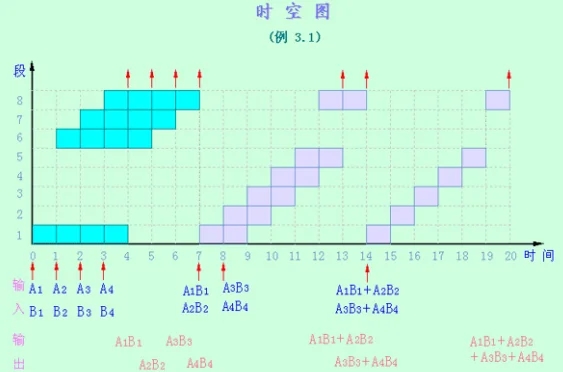

时空图

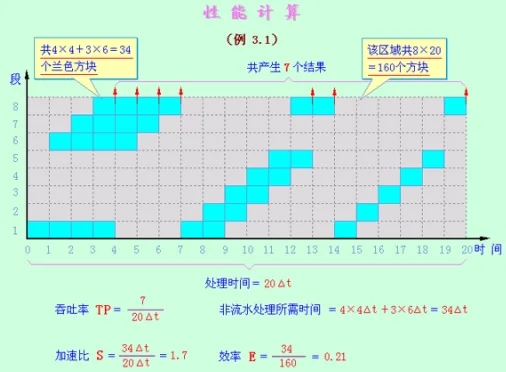

③ 根据时空图计算性能

性能计算

流水线性能总结

• 流水线并不能减少（而且一般是增加）单条指令的执行时间，但能够提高吞吐率；

• 增加流水线的深度通常可以提高流水线性能；

• 流水线深度受限于流水线的延迟和额外开销；

• 流水线的额外开销包括：

  • 流水寄存器的延迟

    • 建立时间：触发写操作的信号到达前寄存器输入保持稳定

      的时间；

    • 传输延迟：时钟信号到达后到寄存器输出可用的时间；

  • 时钟扭曲

    • 时钟信号到达各流水寄存器的最大差值时间；
