08.Exploiting ILP
课程顺序: 4.1 -> 4.5 -> 4.2 -> 4.3 -> 4.4
4.1 指令级并行的概念
处理机利用流水线来使指令重叠并行执行，以达到提高性能的目的。这种指令之间存在的潜在并行性称为指令级并行(ILP：InstructionLevel Parallelism)
本章讨论：如何通过各种可能的技术，获得更多的指令级并行性。
硬件＋软件: 必须要硬件技术和软件技术互相配合，才能够最大限度地挖掘出程序中存在的指令级并行。
流水线处理机的实际CPI
理想流水线的CPI加上各类停顿的时钟周期数：
CPI流水线 = CPI理想 + 停顿结构冲突 + 停顿数据冲突 + 停顿控制冲突理想CPI是衡量流水线最高性能的一个指标。
IPC：Instructions Per Cycle
基本程序块 (Basic Block)
基本程序块：一段除了入口和出口以外不包含其他分支的线性代码段。
据统计：程序平均每5～7条指令就会有一个分支。
循环级并行：使一个循环中的不同循环体并行 执行。
开发循环体中存在的并行性
最常见、最基本
是指令级并行研究的重点之一
例如，考虑下述语句：
每一次循环都可以与其他的循环重叠并行执行；
在每一次循环的内部，却没有任何的并行性。
最基本的开发循环级并行的技术

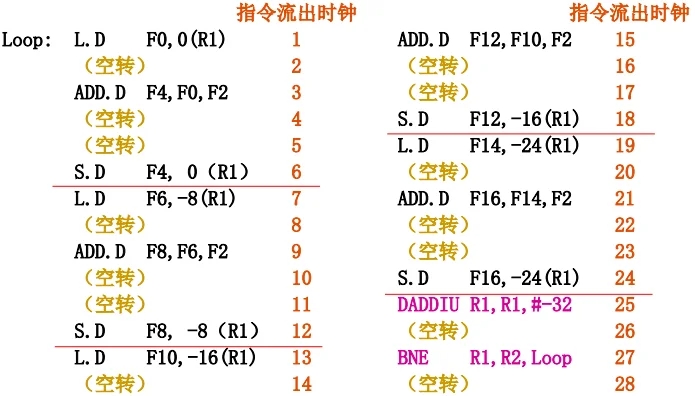

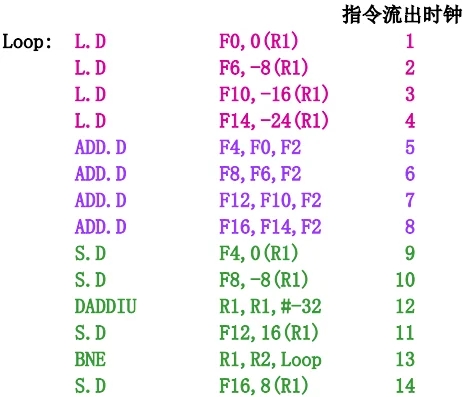

循环展开（loop unrolling）
采用向量指令和向量数据表示
相关与流水线冲突
流水线冲突是指对于具体的流水线来说，相关导致指令流中的下一条指令不能在指定的时钟周期执行。
流水线冲突类型：结构冲突、数据冲突、控制冲突
相关是程序固有的一种属性，它反映了程序中指令之间的相互依赖关系。
具体的一次相关是否会导致实际冲突的发生以及该冲突会带来多长的停顿，则是流水线的属性。
可以从两个方面来解决相关问题：
保持相关，但避免发生冲突;
通过代码变换，消除相关;
程序顺序：由源程序确定的在完全串行方式下指令的执行顺序。
由于相关的存在可能影响程序结果，所以必须保持程序顺序。
控制相关并不是一个必须严格保持的关键属性。
对于正确地执行程序来说，必须保持的最关键的两个属性是：
数据流和异常行为。保持异常行为是指：无论怎么改变指令的执行顺序，都不能改变程序中异常的发生情况。
即原来程序中是怎么发生的，改变执行顺序后还是怎么发生。
为了提升性能，可以弱化为：指令执行顺序的改变不能导致程序中发生新的异常。
如果我们能做到保持程序的数据相关和控制相关，就能保持程序的数据流和异常行为(从而保证正确)。
举例说明
注: 必须保持对R2的数据相关，否则会影响结果！
数据流：
指数据值从其产生者指令到其消费者指令的实际流动。分支指令使得数据流具有动态性，因为它使得给定指令的数据可以有多个来源。
仅仅保持数据相关性是不够的，只有再加上保持控制相关，才能够保持程序顺序。
举例：
注: R1的值依赖于数据流（之前多条指令），具体由分支指令决定！
但是，有时不遵守控制相关既不影响异常行为，也不改变数据流。
这时候可以大胆地进行指令调度，把失败分支中的指令调度到分支指令之前。
举例：
假设 skip后R4不再使用，且DSUBU不产生异常，则可以将DSUBU调度到分支之前。
4.2 指令的动态调度
指令的动态调度
静态调度
依靠编译器对代码进行静态调度，以减少相关和冲突。
它不是在程序执行的过程中，而是在编译期间进行代码调度和优化。
通过 把相关的指令拉开距离 来
减少可能产生的停顿。
动态调度
在程序的执行过程中，依靠专门硬件对代码进行调度，减少数据相关导致的停顿。
动态调度的优点：
能够处理一些在编译时情况不明的相关（比如涉及到存储器访问的相关），并简化了编译器；
能够使本来是面向某一流水线优化编译的代码在其他的流水线（动态调度）上也能高效地执行。
动态调度的缺点：
以硬件复杂性的显著增加为代价
到目前为止我们所使用流水线的最大的局限性
指令必须按序流出和执行
考虑下面一段代码：
SUB.D指令与DIV.D指令关于F4相关，导致流水线停顿；
ADD.D指令与前面的指令都没有关系，但其处理也因此受阻；
在前面的基本流水线中：
检测
结构冲突检测
数据冲突
一旦一条指令受阻，其后的指令都将停顿，这种处理策略会限制流水线的性能。
为了能够乱序执行，可以将5段流水线的译码阶段再分为两个阶段：
流出（Issue，IS）：指令译码，检查是否存在结构冲突。（in-order issue)
读操作数（Read Operands，RO）：等待数据冲突消失，然后读操作数。
在前述5段流水线中，是不会发生WAR冲突和WAW冲突的。
但乱序执行就使得它们可能会发生。例如，考虑下面的代码
Tomasulo算法可以通过使用寄存器重命名来消除上面的相关，从而提升指令执行效率。
后续会详细介绍该算法
动态调度让指令乱序完成，会大大增加异常处理的难度。
动态调度需要保持正确的异常行为：
对于一条会产生异常的指令来说，只有当处理机确切地知道该指令将被执行后，才允许它产生异常。
即使保持了正确的异常行为，动态调度处理机仍可能发生 不精确异常。
不精确异常：
当执行指令i导致发生异常时，处理机的现场（状态）与严格按程序顺序执行时指令i的现场不同。
当指令i发生异常时：
流水线可能已经执行完按程序顺序是位于指令i之后的指令；
流水线可能还没完成按程序顺序是指令i之前的指令。
不精确异常使得在异常处理后难以接着继续执行程序。
精确异常：
如果发生异常时，处理机的现场跟严格按程序顺序执行时指令i的现场相同。
记分板调度算法
例：数据先读后写（WAR）相关引起的阻塞代码 序列：
指令乱序执行时就会出现先读后写相关。
记分板调度算法的目标：
在资源充足时，尽可能早地执行没有数据阻塞的指令，达到每个时钟周期执行一条指令。

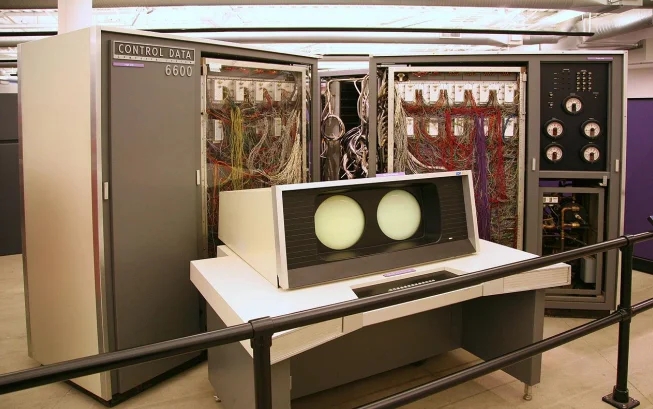

CDC 6600

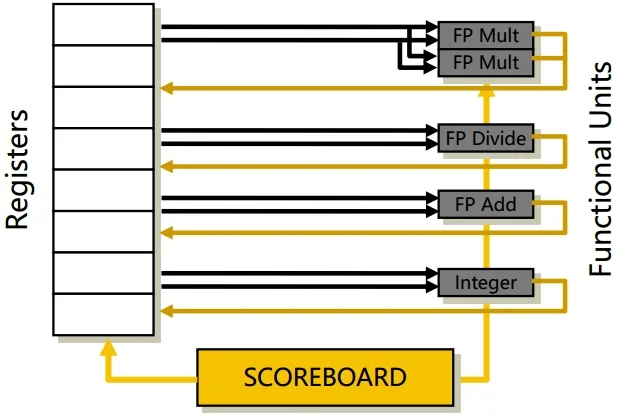

记分板体系结构
记分板的含义
指令乱序执行 => WAR, WAW冒险?
对WAR的解决方案：
排队等待操作以及它们操作数的拷贝
只在读操作数段才读取寄存器
对WAW的解决方案，必须检测冒险：暂停等待到其他指令完成；
在执行阶段可能有多个指令 => 设置多个执行部件或者流水化执行部件；（消除瓶颈）
记分板跟踪相关、状态或操作；
记分板用四个流水段代替ID、EX、WB三段；
记分板控制的四级
Issue—decode instructions & check for structural hazards.
If a functional unit for the instruction is
freeand no other active instruction has the same destination register (WAW), the scoreboard issues the instruction to the functional unit and updates its internal data structure. If a structural or WAW hazard exists, then the instruction issuestalls, and no further instructions will issue until these hazards are cleared (in-order issue).Read operands—wait until no data hazards, then read operands.
A source operand is available if
no earlier issuedactive instruction is going to write it, or if the register containing the operand is being written by acurrently activefunctional unit. When the source operands are available, the scoreboard tells the functional unit to proceed to read the operands from the registers and begin execution. The scoreboard resolvesRAWhazards dynamically in this step, andinstructions may be sent into execution out of order.Execution—operate on operands (EX)
The functional unit begins execution upon receiving operands. When the result is ready, it notifies the scoreboard that it has completed execution.
Write result—finish execution (WB)
Once the scoreboard is aware that the functional unit has completed execution, the scoreboard checks for WAR hazards. If none, it writes results. If
WAR, then it stalls the instruction.
Example:
CDC 6600 scoreboard would stall SUBD until ADDD reads operands
记分板需要记录的信息
1. Instruction status
which of 4 steps the instruction is in
2. Functional unit status—Indicates the state of the functional unit (FU)
Busy — Indicates whether the unit is busy or not
Op — Operation to perform in the unit (e.g., + or –)
Fi — Destination register
Fj, Fk — Source-register numbers
Qj, Qk— Functional units producing source registers Fj, Fk
Rj, Rk— Flags indicating when Fj, Fk are ready
3. Register result status
Indicates which functional unit will write each register, if one exists.
Blank when no pending instructions will write that register

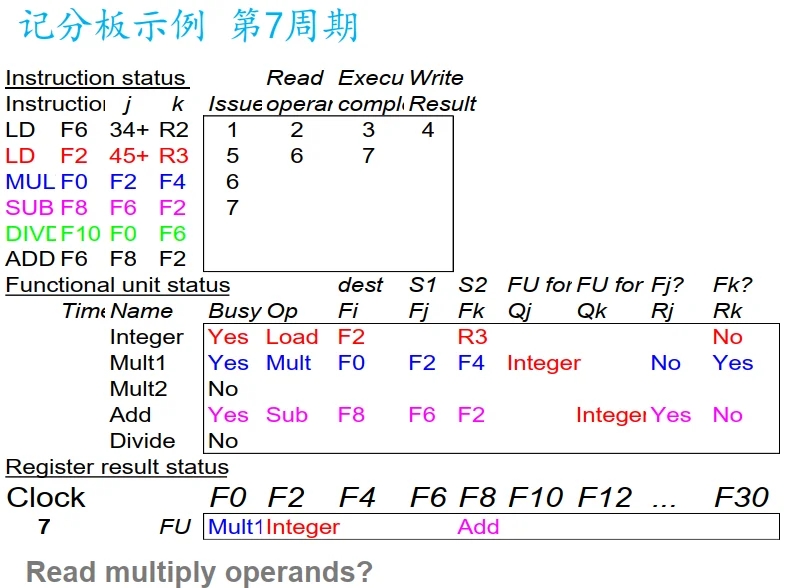

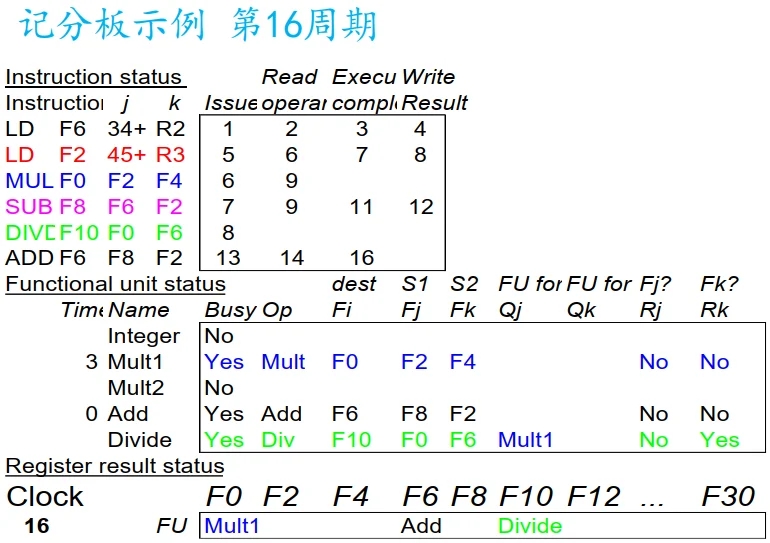

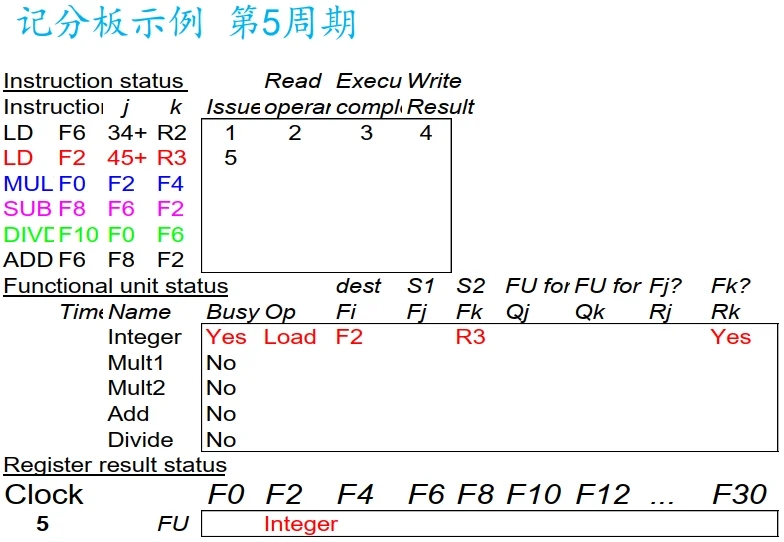

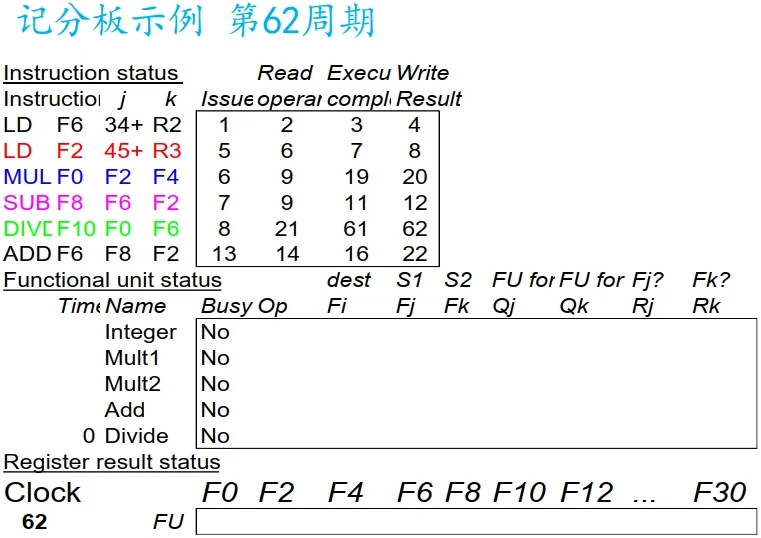

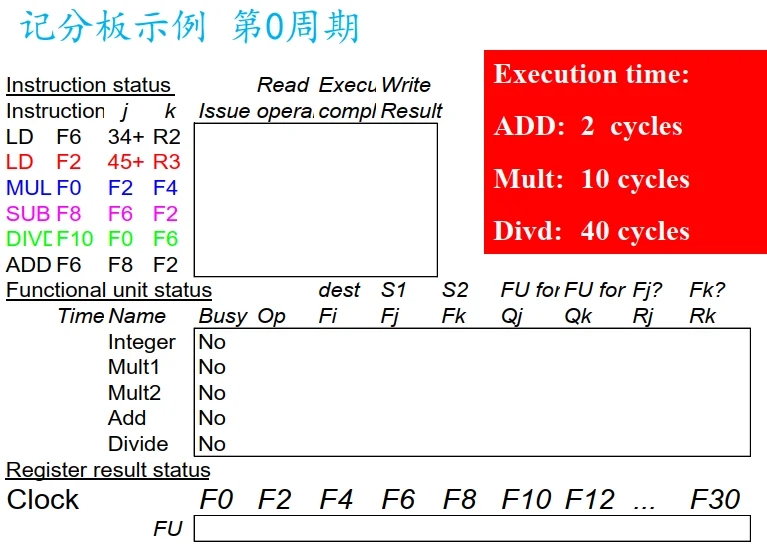

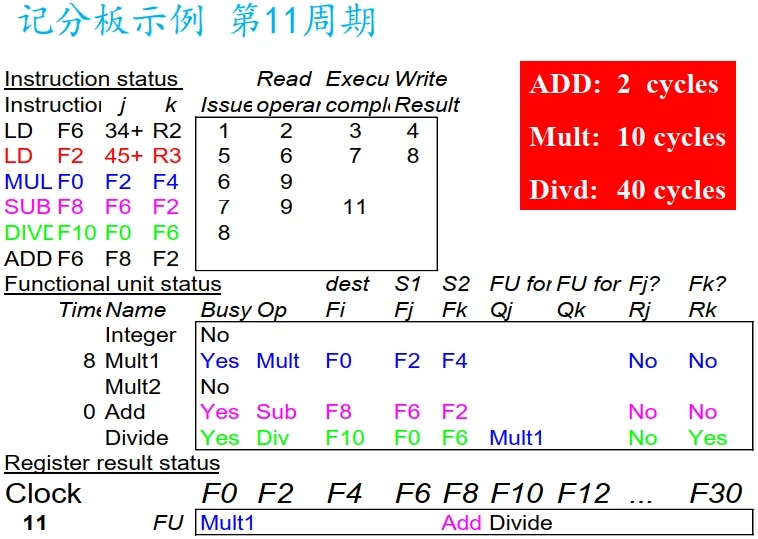

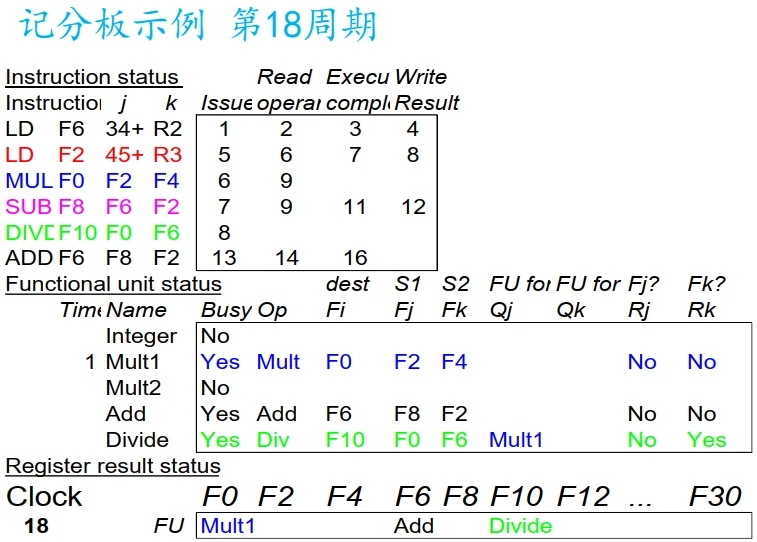

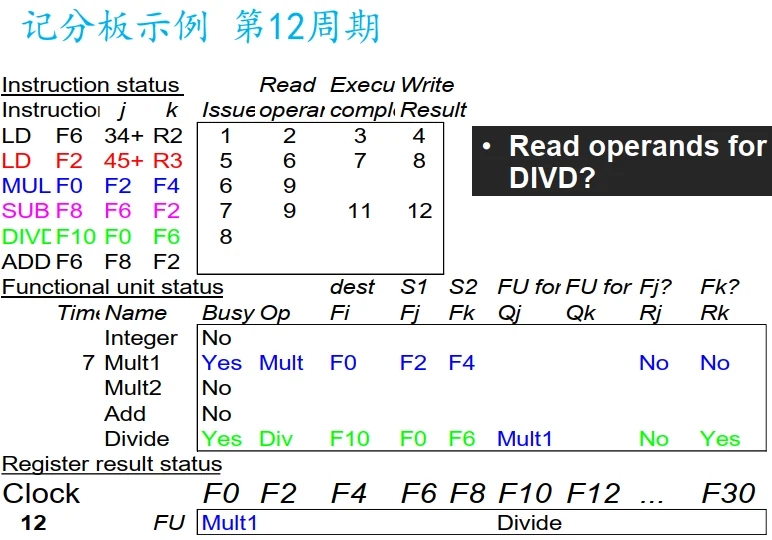

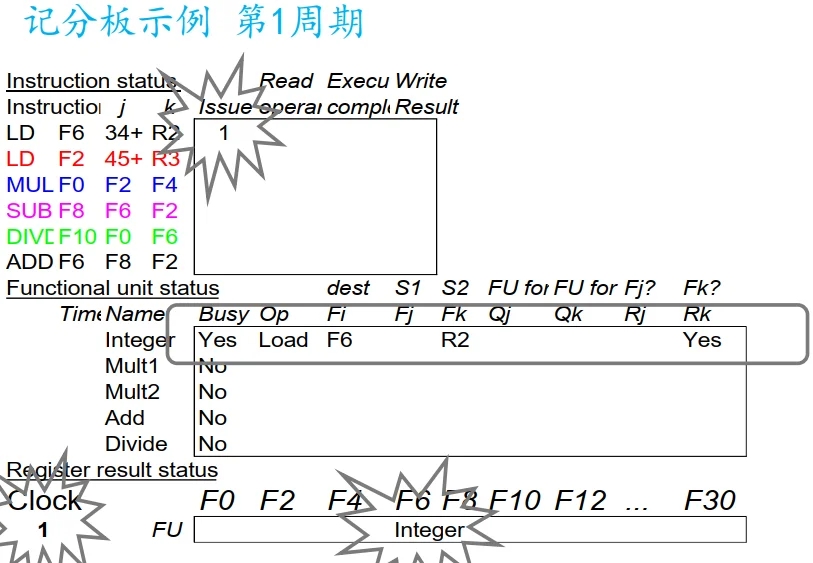

记分板示例

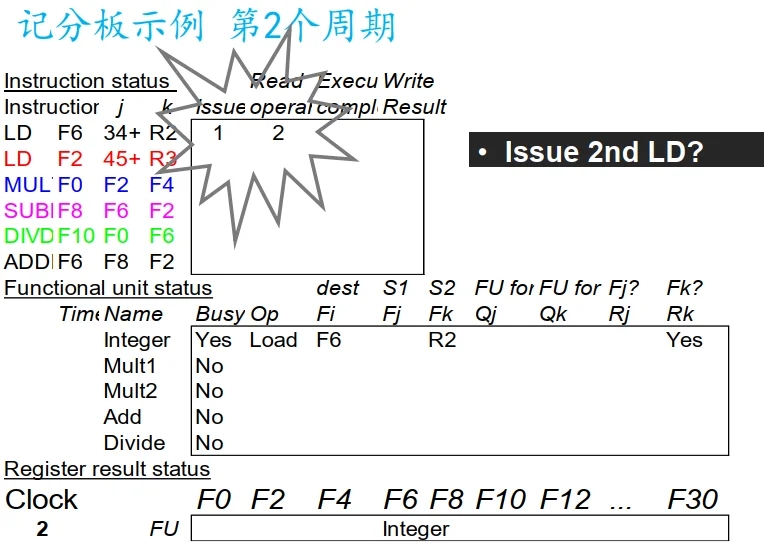

注: Integer 资源处于 Busy 状态, 第二个 LD 无法执行.

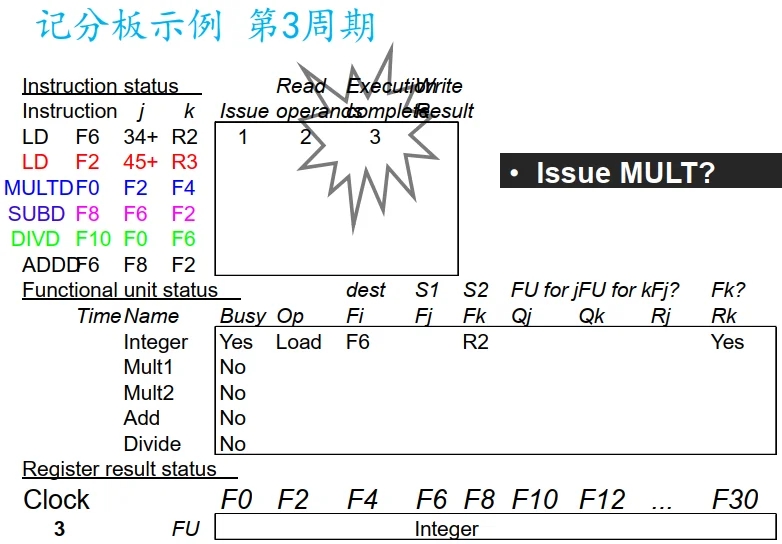

注: 因为指令顺序流出, Integer 资源阻塞住了. 不能执行 MULT.
注: 第一个 LD 执行结束, 资源释放.
注: 执行第二次 LD 操作.
注: MUL 执行读 LD 的结果(F2), 因为 F2 处于 Rk(Ready) 态.
注: 第二个 LD 执行结束, SUB 可以流出. SUB 需要用到加法单元.

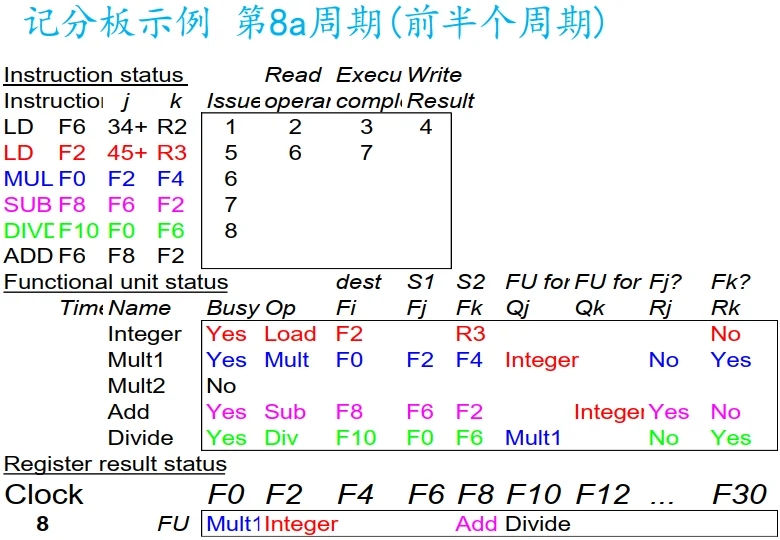

注: 假设前半个周期除法指令流出.

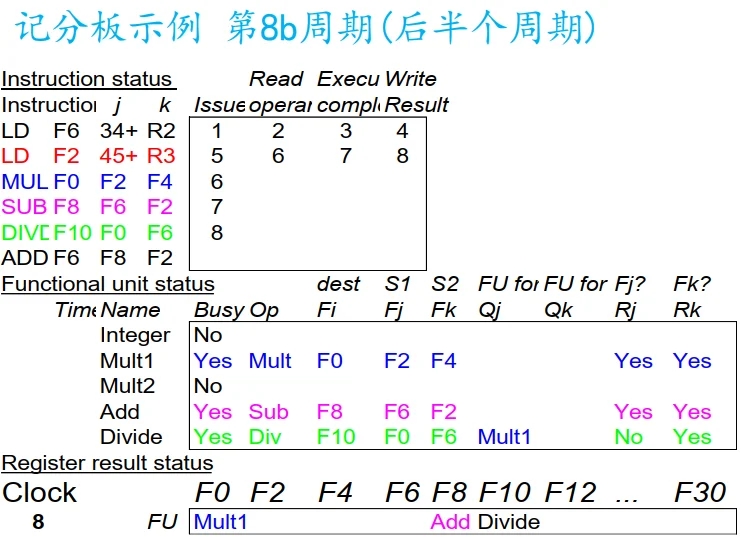

注: 后半个周期执行写操作. LD 占用的单元清空.

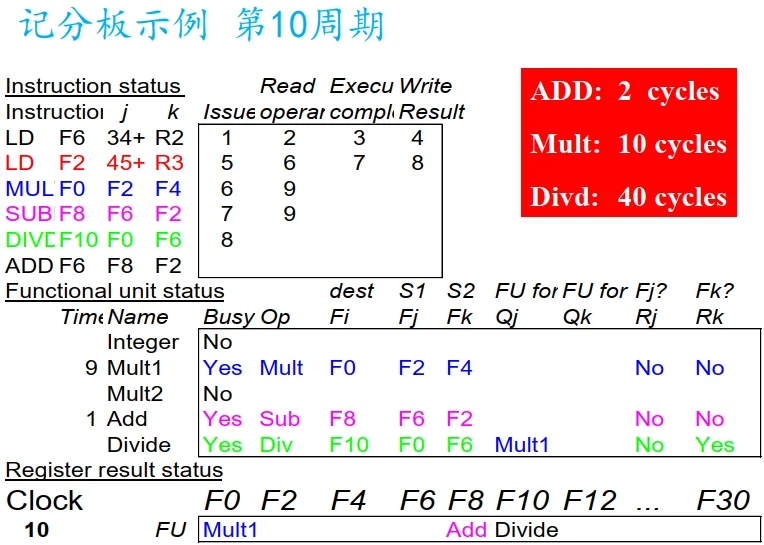

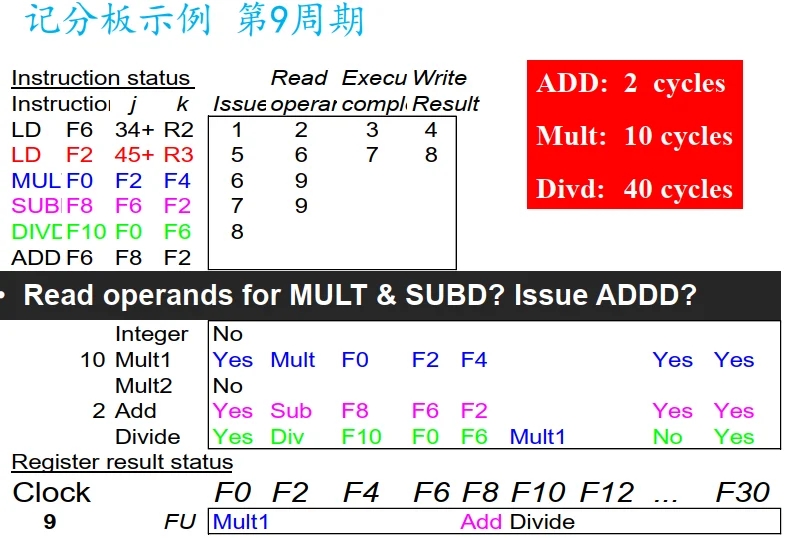

注: 读 MULT 和 SUBD 准备好了的结果. 还不能流出 ADD 指令(资源冲突, 被减法占了).
注: 减法执行完成.
注: 把乘法结果写入, 资源清空.

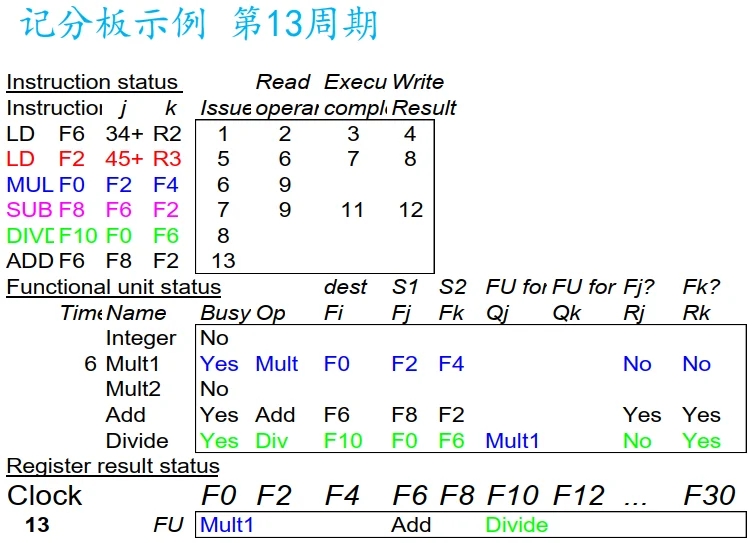

注: ADD 流入.

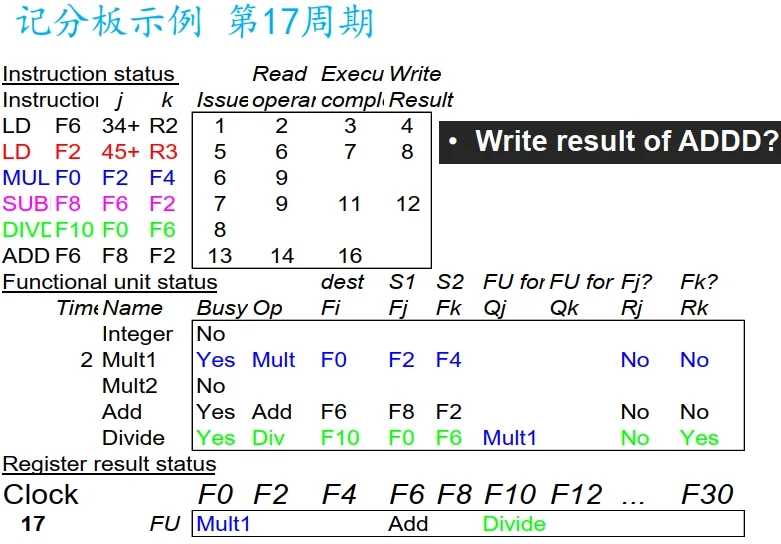

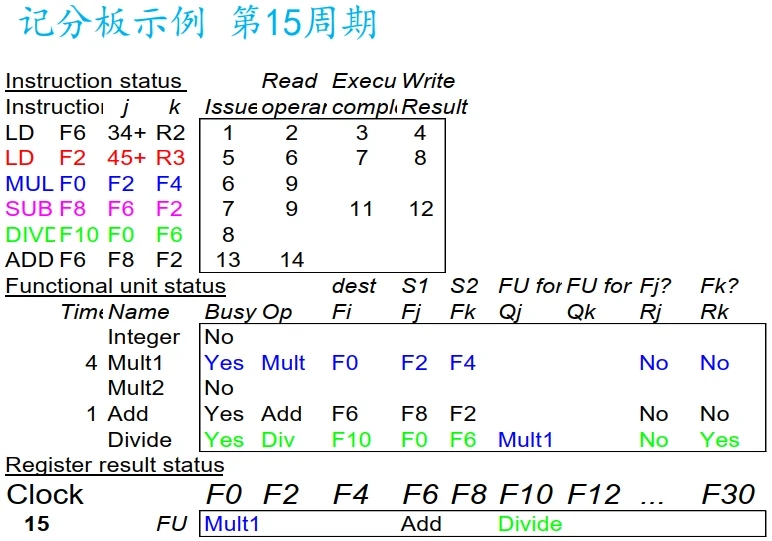

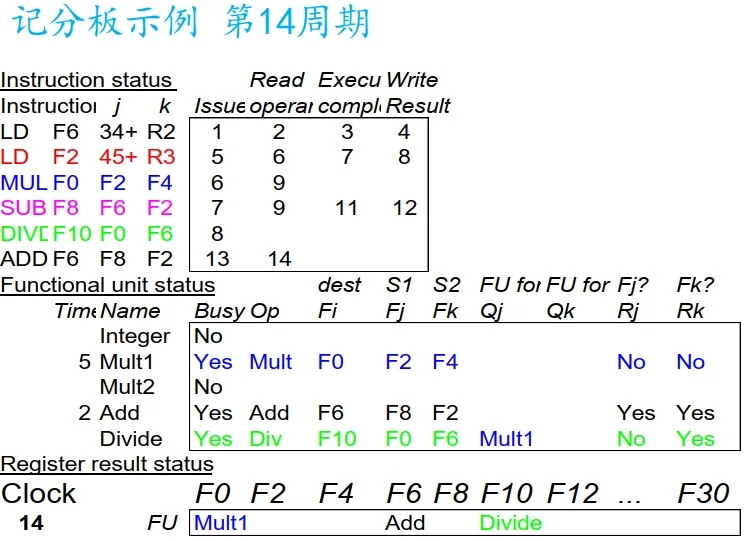

注: ADD 开始执行.
注: ADD 指令执行完毕.
注: MULT 指令执行完毕.
注: MULT 写结果.

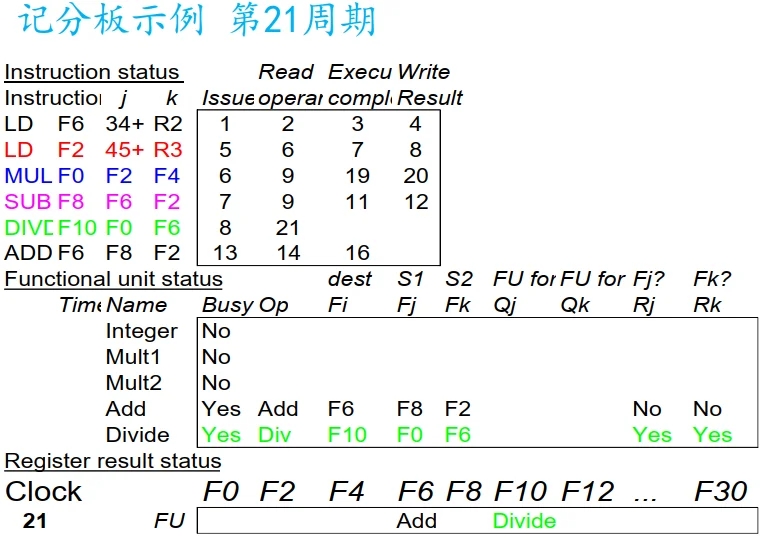

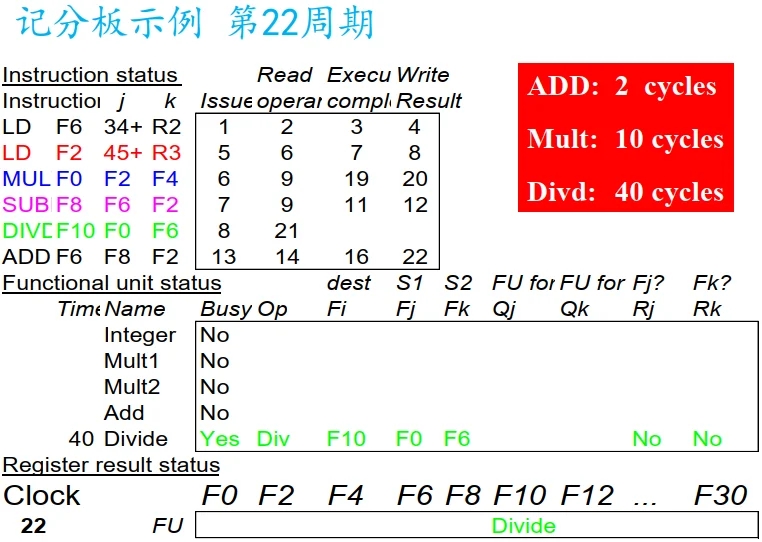

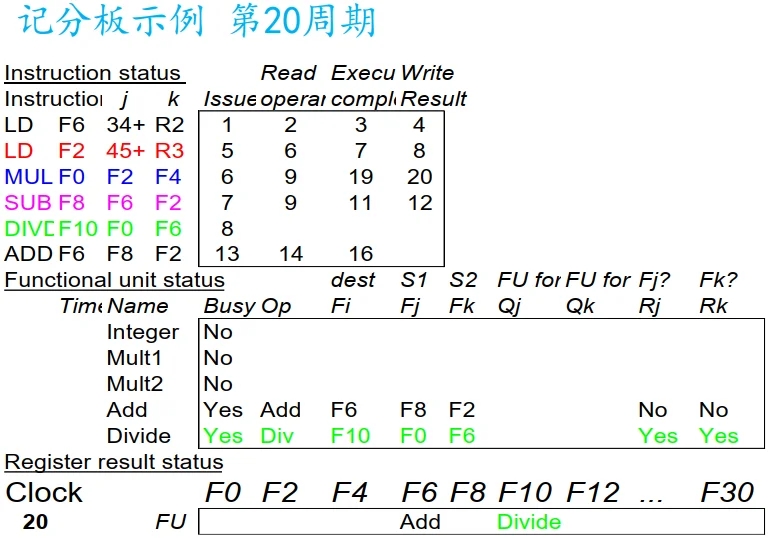

注: ADD 写结果. Divide 开始计时.
注: DIV 指令执行完毕.

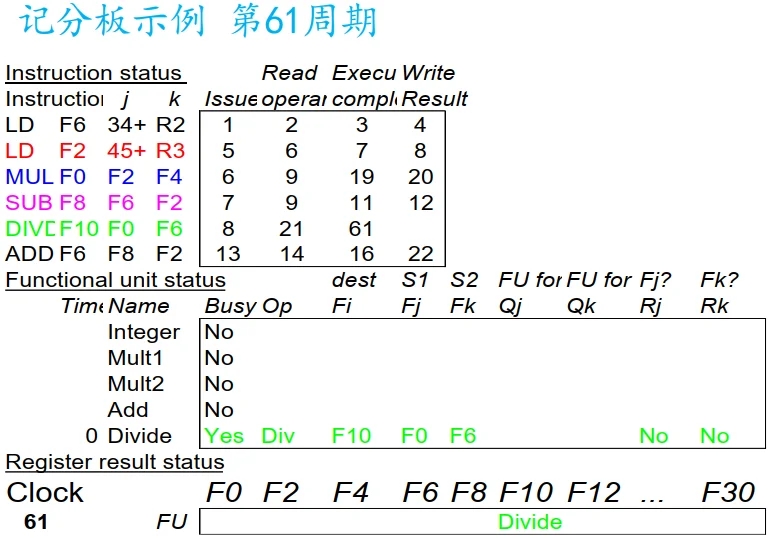

注: DIV 写结果.

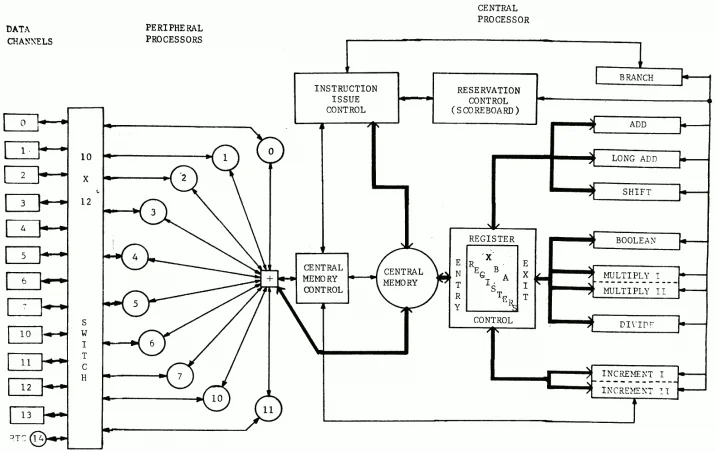

CDC 6600 的记分板
计分板总结: 顺序流出, 乱序读, 乱序执行, 乱序完成.
6600记分板的局限性：
没有前递(forwarding)/旁路(bypass)硬件;
(不能消除真相关造成等待的周期数)指令调度局限于基本块内(指令窗口小);
功能部件少（结构冒险），特别是integer/load store部件;
存在结构冒险，就暂停发射指令;
等待到WAR冒险解决;
防止WAW冒险;
注: 计分板算法可以消除RAW竞争, 无法消除WAR/WAW竞争.
Tomasulo算法
Tomasulo与计分板算法区别: 没有编译器特殊支持下, 利用硬件调度获得高性能.
为IBM 360/91设计的、在CDC 6600三年之后 (1966)
目标： 即使在没有特殊编译支持的情况下，也能取得高性能;
IBM 360 和 CDC 6600指令系统体系结构之间的差异：
IBM的每条指令有两个寄存器描述符(register specifiers)，而CDC 6600有三个；
IBM有四个浮点寄存器，而CDC 6600有八个。
为什么要学习Tomasulo算法？
由此产生了Alpha 21264、 HP 8000、 MIPS 10000、Pentium II、 PowerPC 604, …
控制&缓冲器
分布于功能部件与集中于记分板；功能部件缓冲器 称为 “保留站(reservation stations)” ，用来 存放未决的操作数；(等于逻辑上增加运算部件)
指令中的寄存器被数值或者指向保留站的指针代替，这一过程称为:寄存器换名(register renaming) ;(或称寄存器重命名)
消除WAR、 WAW冒险；
保留站比实际寄存器多，因而可以完成编译器所不能完成的一些优化工作；
结果从RS直通FU，无需通过寄存器, 而是通过公共数据总线（Common Data Bus）把结果广播到所有的FU；(FU: data forwarding 机制)
装入（Load） 和 存储（Stores）也象其他功能部件一样具有保留站（专门的缓冲器）；

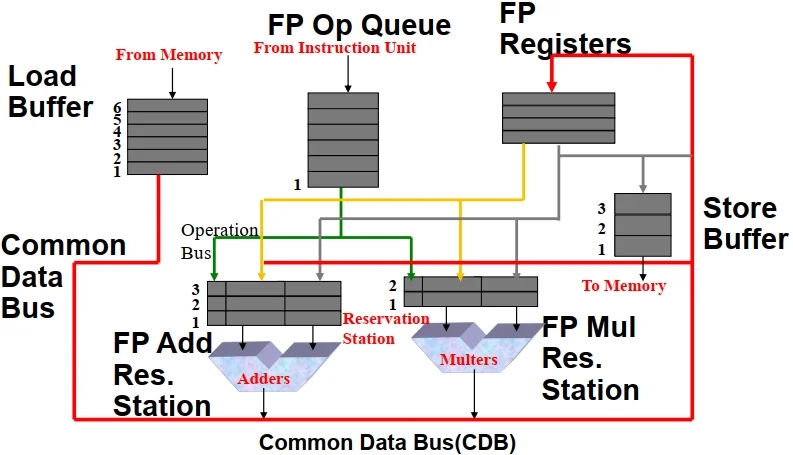

Tomasulo的架构图
注: 红线为公共数据总线, 起到广播的作用. 灰格子为 buffer.
Tomasulo算法的三个阶段
1. Issue—从FP Op Queue中取出指令如果保留站空闲 (
无结构冒险), 控制机制发射指令&发送操作数(对寄存器进行换名，消除名相关)。
2. Execution—对操作数执行操作(EX)如果 两个操作数都已就绪，就执行； (
RAW的处理)如果没有就绪，就观测公共数据总线等待所需结果；
3. Write result—完成执行(WB)通过公共数据总线将结果写入到所有等待的部件；
标记保留站可用 (Not busy)；
公共数据总线: 数据 + 源 (“来源” 总线)64位数据 + 4位功能部件源地址；
如果与期望的功能部件匹配，就“ 写” (产生结果)；
进行广播 (broadcast)；
保留站的组成
Op—该部件将完成的具体操作(例如, + or – )Vj, Vk—源操作数的实际数值存储缓冲器(Store buffers)设有V域，存放将存储的结果；
Qj, Qk—将产生源寄存器值（将写的值）的保留站Busy—指明保留站 或 FU 处于忙状态
注意：
没有记分板中的就绪（READY）标志；
在tomasulo算法中Qj,Qk=0 就表示操作数处于ready状态。
Register result status—指明哪个功能部件将写到哪个寄存器(Qi)。如果没有将写入寄存器的未决指令，该域为空 ；

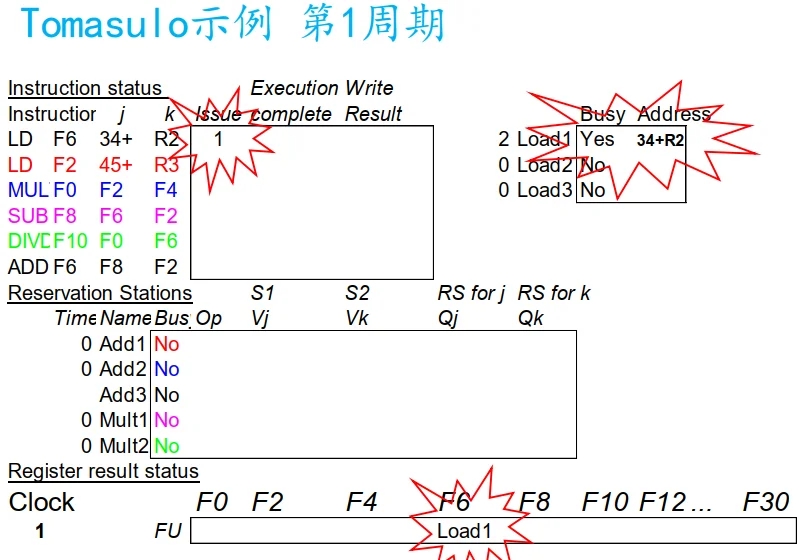

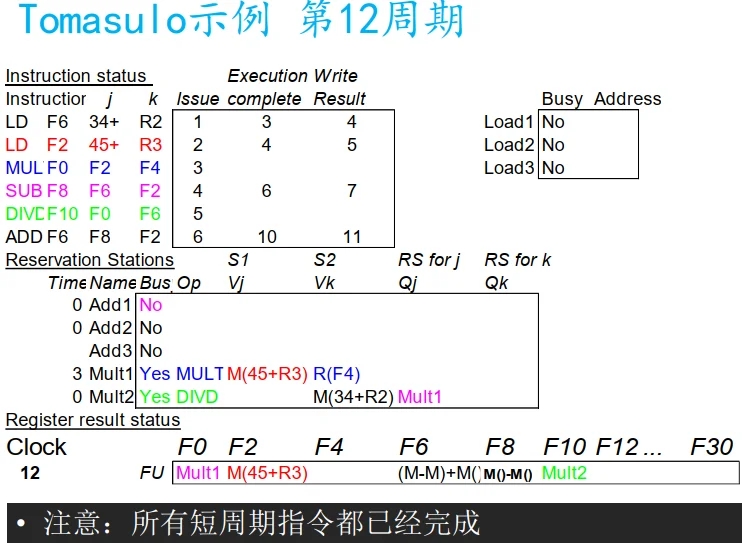

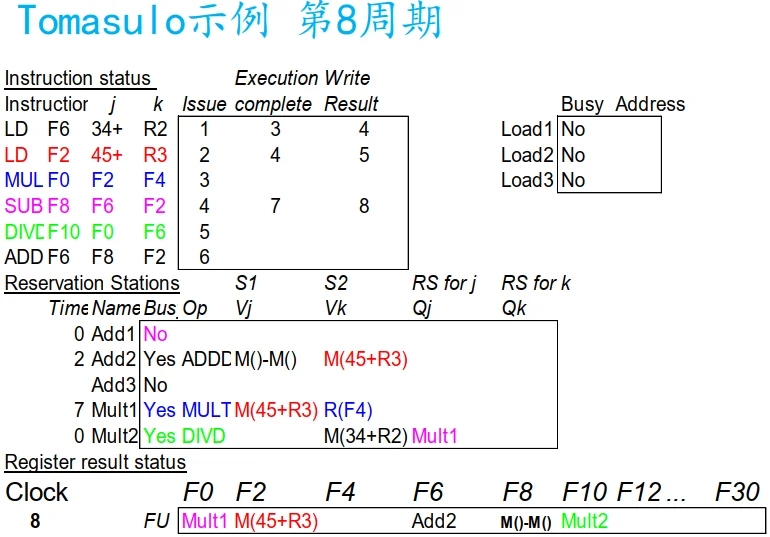

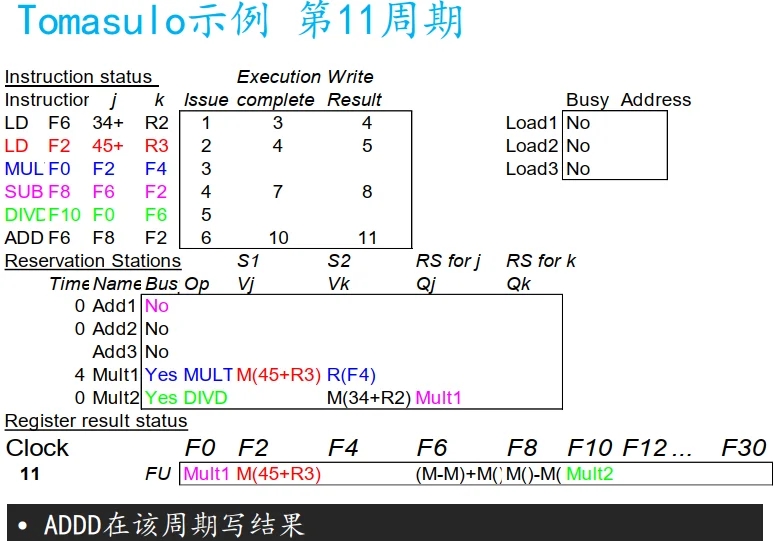

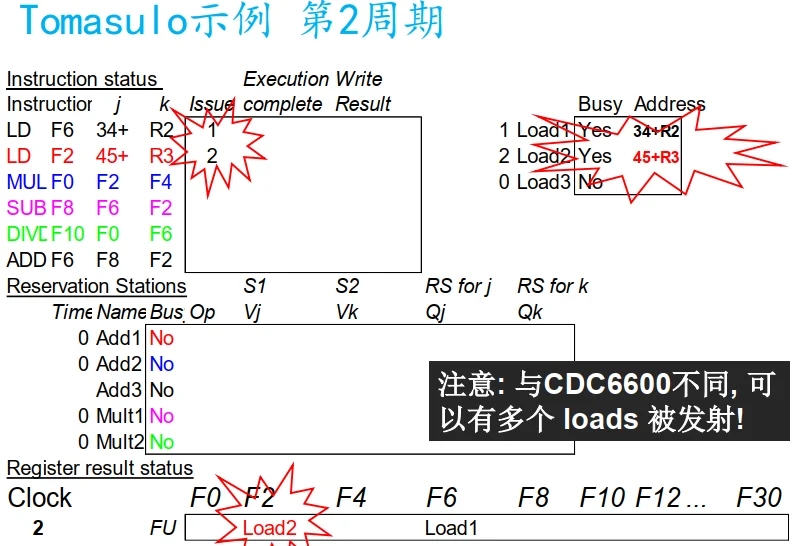

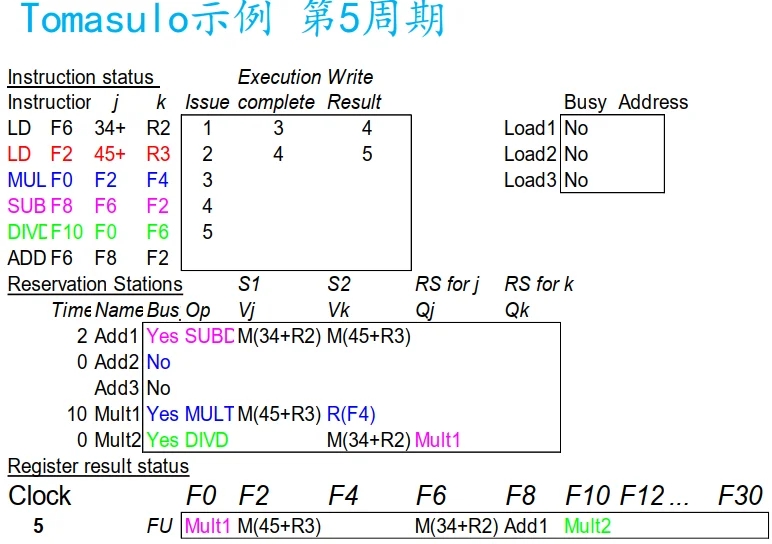

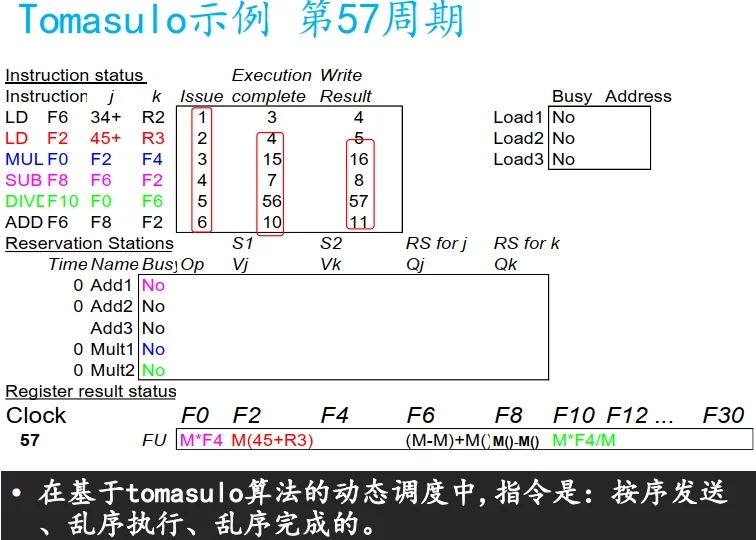

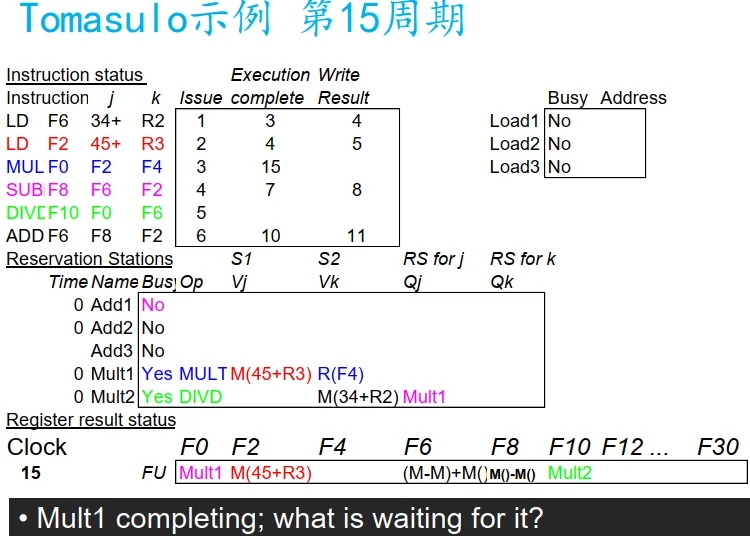

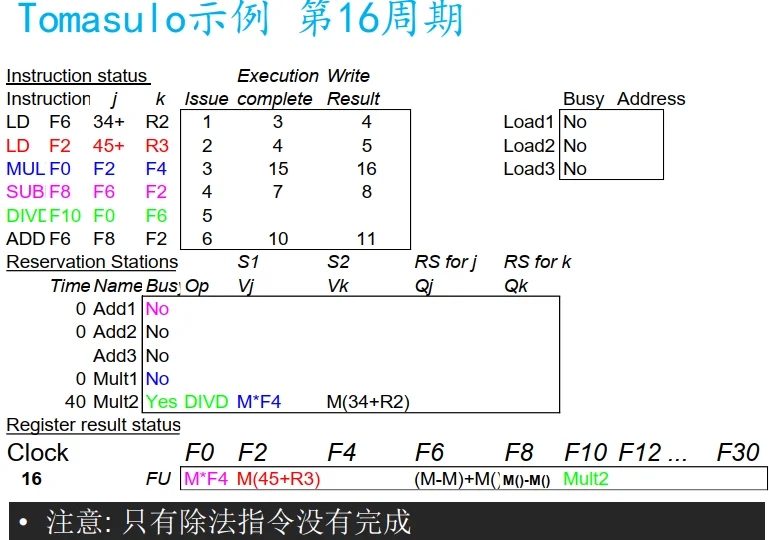

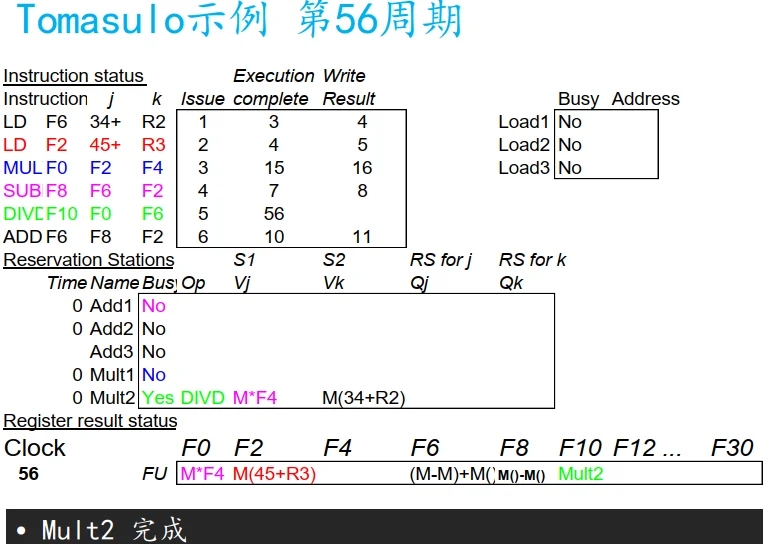

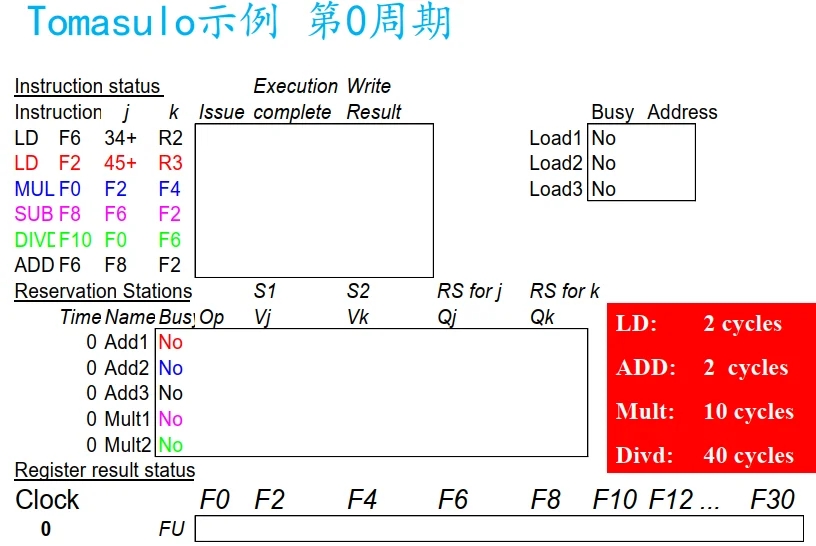

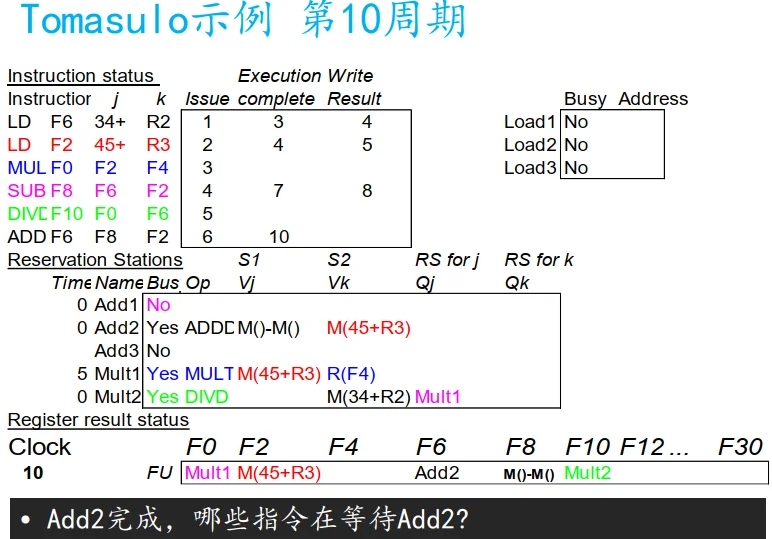

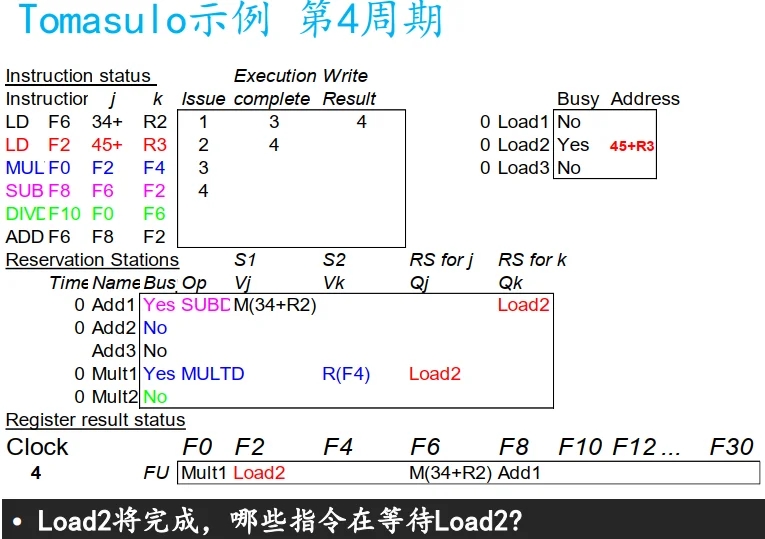

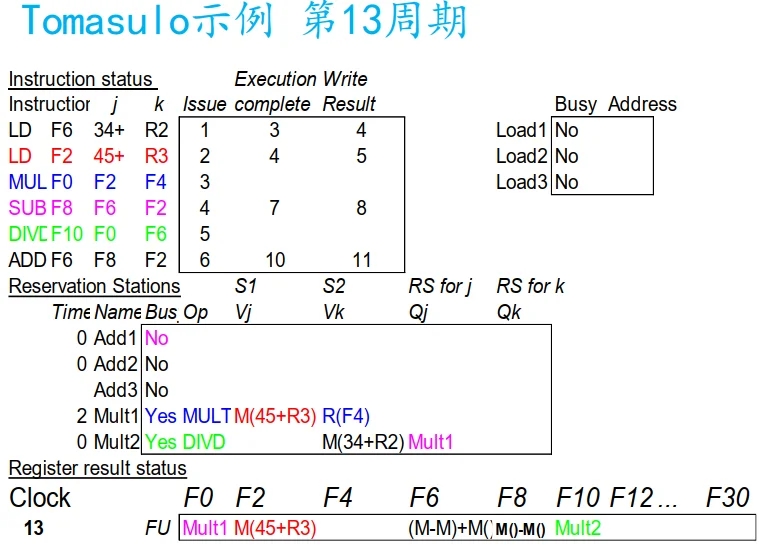

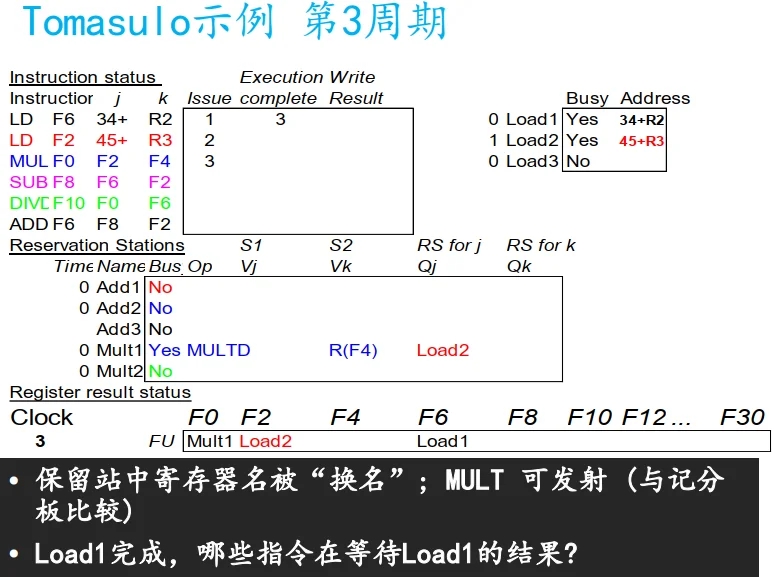

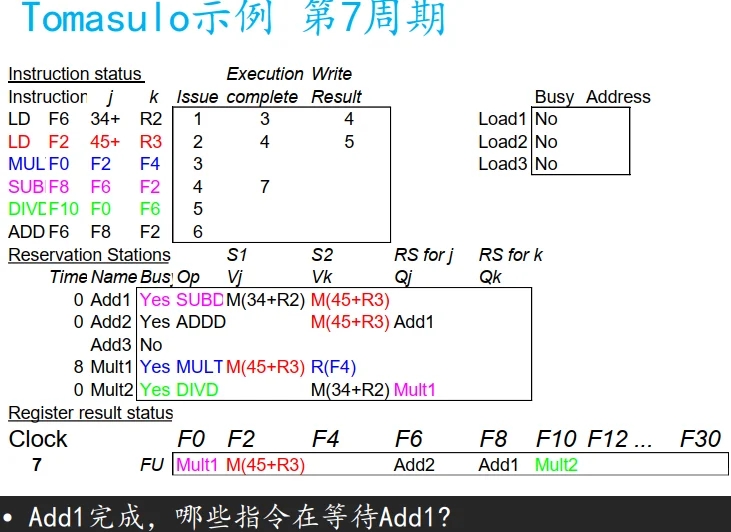

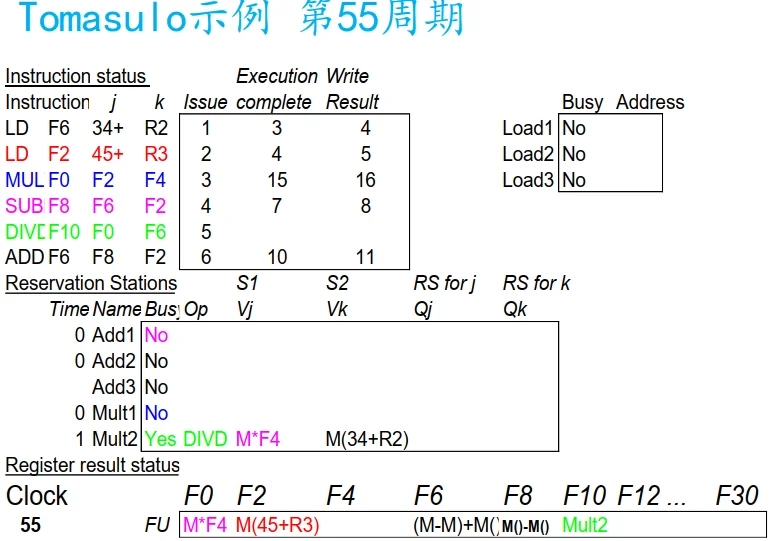

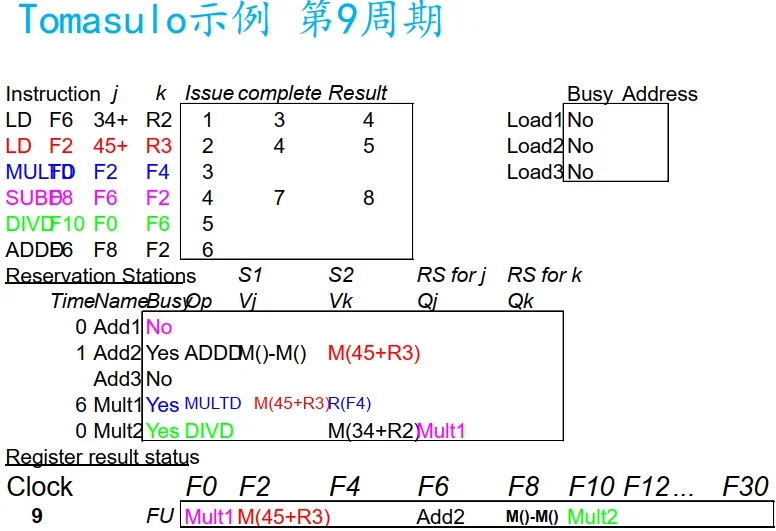

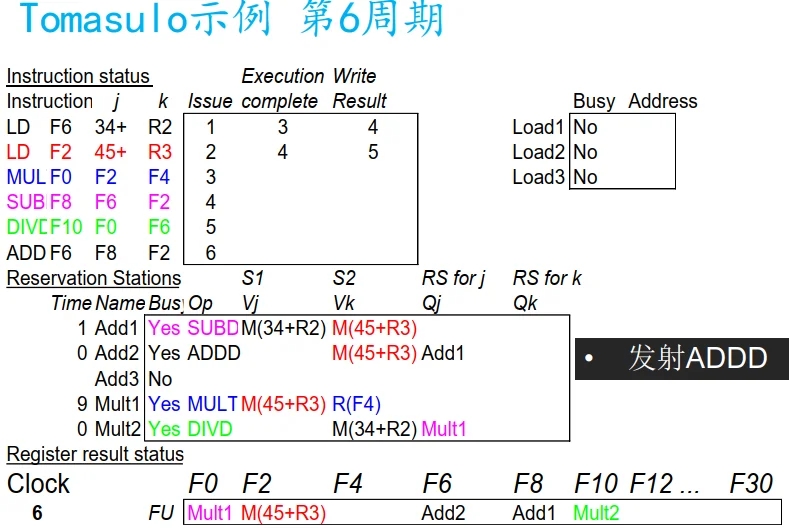

Tomasulo示例
类似计分板, 执行变为三个阶段, Load 单元有三个保留栈(buffer), 等于逻辑上有三个 Load.

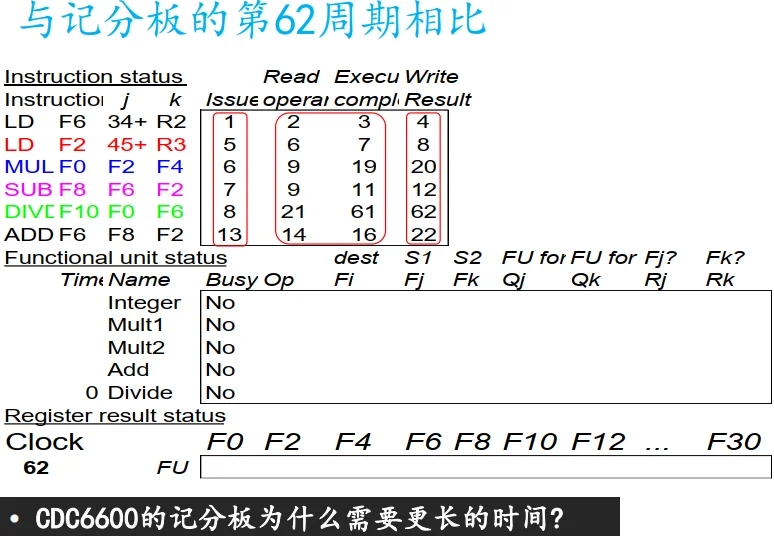

Tomasulo 与 记分板
流水化的功能部件 | 多功能部件 |
(6 load, 3 store, 3 +, 2 x/÷ ) | (1 load/store, 1 + , 2 x, 1 ÷ ) |
窗口大小: ≤ 14 指令 | ≤ 5 指令 |
结构冒险暂停发射 | 相同 |
WAR: 通过换名避免 | 暂停完成 |
WAW: 通过换名避免 | 暂停发射 |
从FU广播结果 | 写/读 寄存器 |
控制: 保留站 | 集中控制的记分板 |
Tomasulo算法的缺点
功能实现复杂
需要复杂的硬件实现相应的功能
需要大量高速的相联存储(associative buffer)
公共数据总线是制约性能增长的瓶颈
每个CDB必须广播到多个功能部件单元 大容量、写操作密集；
每个周期可以同时完成的功能部件数量可能由于单总线而受限（最坏情况为“ 1” ） !
多个CDB => 为完成并行相联存储，功能部件FU需要更复杂的逻辑控制；
4.3 动态分支预测技术
动态分支预测技术: ① BHT ② BTB ③ 前瞻执行
动态分支预测技术
所开发的ILP越多，控制相关的制约就越大，分支预测就要有更高的准确度。
本节中介绍的方法对于每个时钟周期流出多条指令（若为n条，就称为n流出）的处理机来说非常重要。
在n流出的处理机中，遇到分支指令的可能性增加了n倍。要给处理器连续提供指令，就需要预测分支的结果；
Amdahl定律告诉我们，机器的CPI越小，控制停顿的相对影响就更大。
动态分支预测：在程序运行时，根据分支指令过去的表现来预测其将来的行为。
如果分支行为发生了变化，预测结果也跟着改变；
有更好的预测准确度和适应性；
分支预测的有效性取决于：
预测的准确性；
预测正确和不正确两种情况下的分支开销；
决定分支开销的因素：
流水线的结构；
预测的方法；
预测错误时的恢复策略，等；
采用动态分支预测技术的目的
预测分支是否成功
尽快找到分支目标地址（或指令）
避免控制相关造成流水线停顿
需要解决的关键问题有两个：
如何记录分支的历史信息？
如何根据这些信息来预测分支的去向？
在预测错误时，要作废已经预取和分析的指令，恢复现场，并从另一条分支路径重新取指令。
分支历史表
分支历史表 BHT（Branch History Table）或分支预测缓冲器（Branch Prediction Buffer）
最简单的动态分支预测方法；
用BHT来记录分支指令
最近一次或几次的执行情况（成功或不成功），并据此进行预测；
只有1个预测位的分支预测缓冲
记录分支指令最近一次的历史， BHT中只需要1位二进制位。（最简单）
采用两位二进制位来记录历史
提高预测的准确度；
研究表明：两位分支预测的性能与n位（n>2）分支预测的性能差不多；

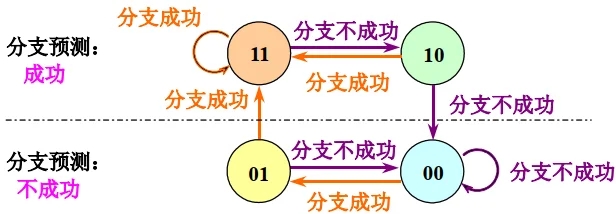

两位分支预测的状态转换如下所示：
两位分支预测有两个步骤：
Step 1: 分支预测
当分支指令到达译码段（ ID）时，根据从BHT读出的信息进行分支预测 。
若预测正确，就继续处理后续的指令，流水线没有断流。否则，就要作废已经预取和分析的指令，恢复现场，并从另一条分支路径重新取指令。
Step 2: 状态修改，修改BHT的状态。
BHT方法只在以下情况下才有用：
判定分支是否成功所需的时间大于确定分支目标地址所需的时间。
因为BHT对分支目标地址没提供支持，或者说在BHT下依然要计算分支目标。
课后思考： BHT方法对MIPS 5段流水线是否有好处？
研究表明：对于SPEC89测试程序来说，具有大小为4K的BHT的预测准确率为82%～99%。
一般来说，采用4K的BHT就可以了。
BHT可以跟分支指令一起存放在指令Cache中，也可以用一个专门的硬件来实现。
分支目标缓冲器(BTB)
目标：将分支的开销降为 0
方法：利用分支目标缓冲器
将分支成功的分支指令的地址和它的分支目标地址都放到一个缓冲区中保存起来，缓冲区以分支指令的
地址作为标识。这个缓冲区就是分支目标缓冲器（BranchTarget Buffer，简记为BTB）。

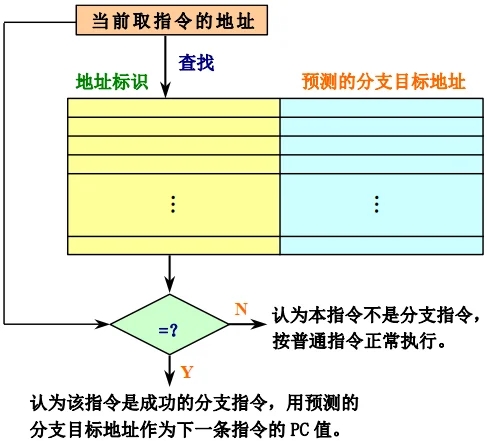

BTB可以是用专门的硬件实现的一张表格；
表格中的每一项通常有两个字段：
执行过的成功分支指令的地址；
作为该表的匹配标识 (key)
预测的分支目标地址；

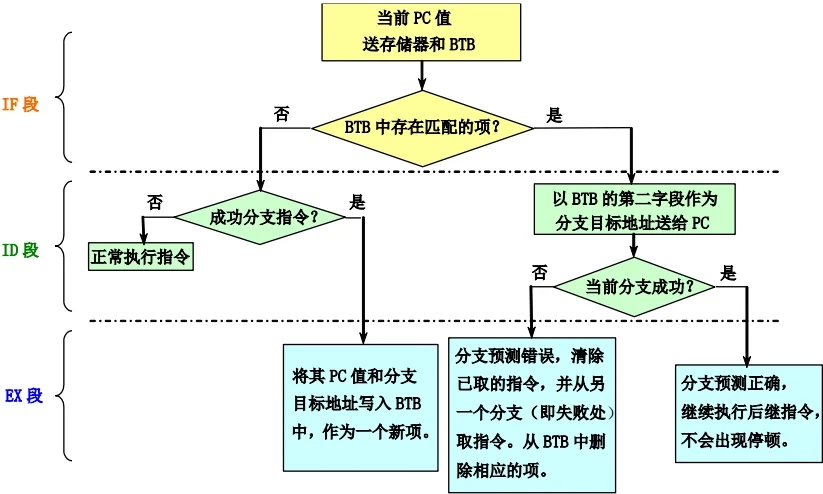

支持BTB的流水线操作
BTB下的操作延迟
指令在BTB中？ | 预测 | 实际情况 | 延迟周期 |
是 | 成功 | 成功 | 0 |
是 | 成功 | 不成功 | 2 |
不是 | - | 成功 | 2 |
不是 | - | 不成功 | 0 |

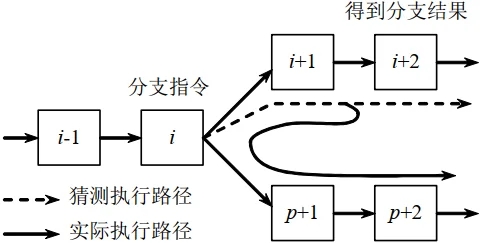

前瞻(推测)执行
前瞻执行（speculative execution） 的基本思想：
对分支指令的结果进行猜测，并假设这个猜测总是对的，然后按这个猜测结果继续取、流出和执行后续的指令。
指令执行的结果不是写回到寄存器或存储器，而是放到一个称为ROB（Re-Order Buffer）的缓冲器中；
等到相应的指令得到“确认”（commit）（即确实是应该执行的）之后，才将结果写入寄存器或存储器。
为什么写到ROB之中？ 为了在错误推测情况下 roll back.
基于硬件的前瞻执行结合了三种思想：
①
动态分支预测，用来选择后续执行的指令；② 在控制相关的结果尚未出来之前，
前瞻地执行后续指令；③ 用
动态调度对基本块的各种组合进行跨块调度；

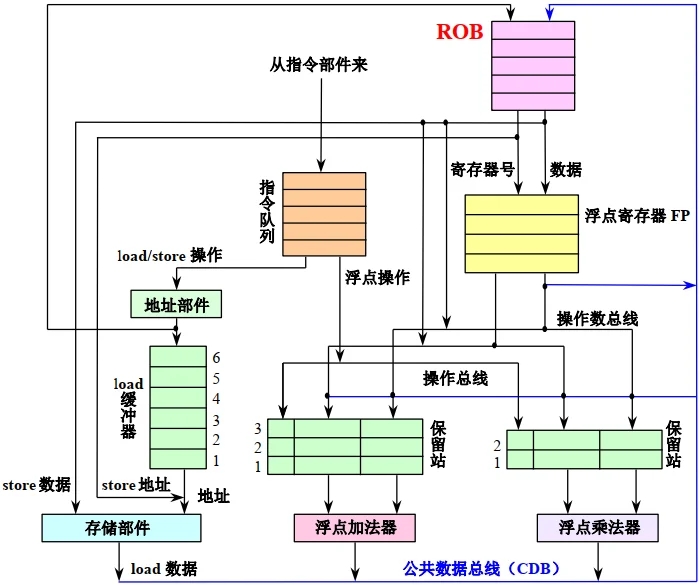

对Tomasulo算法加以扩充，就可以支持前瞻执行：
把Tomasulo算法的写结果和指令完成加以区分，分成两个不同的段：
① 写结果；
② 指令确认 ；
写结果段
把前瞻执行的结果写到ROB中；
通过CDB在指令之间传送结果，供需要用到这些结果的指令使用。
指令确认段
在分支指令的结果出来后，对相应指令的前瞻执行给予确认；
如果前面所做的猜测是对的，把在ROB中的结果写到寄存器或存储器；
如果发现前面的猜测是错误的，那就不予以确认，并从正确的分支路径开始重新取指执行；
实现前瞻的关键思想：允许指令乱序执行，但必须顺序确认
ROB中的每一项由以下4个字段组成：
① 指令类型： 指出该指令是分支指令、 store指令或寄存器操作指令；
② 目标地址： 给出指令执行结果应写入的目标寄存器号（如果是load和ALU指令）或存储器单元的地址（如果是store指令）；
③ 数据值字段： 用来保存指令前瞻执行的结果，直到指令得到确认；
④ 就绪字段： 指出指令是否已经完成执行并且数据已就绪；
在前瞻执行下， Tomasulo算法中保留站(RS)的换名功能是由ROB来完成的。
采用前瞻执行机制后，指令的执行步骤：
① 流出
从指令队列的头部取一条指令；
如果有空闲的保留站（设为r） 且 有空闲的ROB项（设为b），就流出该指令，并把相应的信息放入保留站r和ROB项b；
如果保留站或ROB全满，便停止流出指令，直到它们都有空闲的项。（
结构冲突）
② 执行
当两个操作数都就绪后，就可以执行该指令的操作；
如果有操作数尚未就绪，就等待，并不断地监测CDB。 (RAW冲突)
③ 写结果
当结果产生后，将该结果连同本指令在流出段所分配到的ROB项的编号放到CDB上，经CDB写到ROB以及所有等待该结果的保留站。
释放产生该结果的保留站；
store指令在写结果阶段完成，其操作为:
如果要写入存储器的数据已经就绪，就把该数据写入分配给该store指令的ROB项；
否则，就监测CDB，直到那个数据在CDB上播送出来，这时才将之写入分配给该store指令的ROB项；
④ 确认：不同指令的处理不同：
其他指令（除分支指令和store指令之外）：当该指令到达ROB队列的头部而且其结果已经就绪时，就把该结果写入该指令的目标寄存器，并从ROB中删除该指令；
store指令：处理与上面类似，只是它把结果写入存储器；
分支指令：
当预测错误的分支指令到达ROB队列的头部时，清空ROB，并从分支指令的另一个分支重新开始执行。（错误的前瞻执行）
当预测正确的分支指令到达ROB队列的头部时，该指令执行完毕；
例4.3 假设浮点功能部件的延迟时间为：加法2个时钟周期，乘法10个时钟周期，除法40个时钟周期。对于下面的代码段，给出当指令MUL.D即将确认时的各个状态表内容。

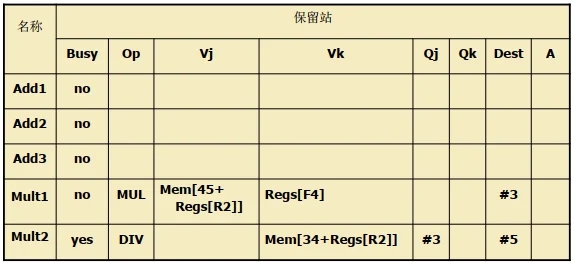

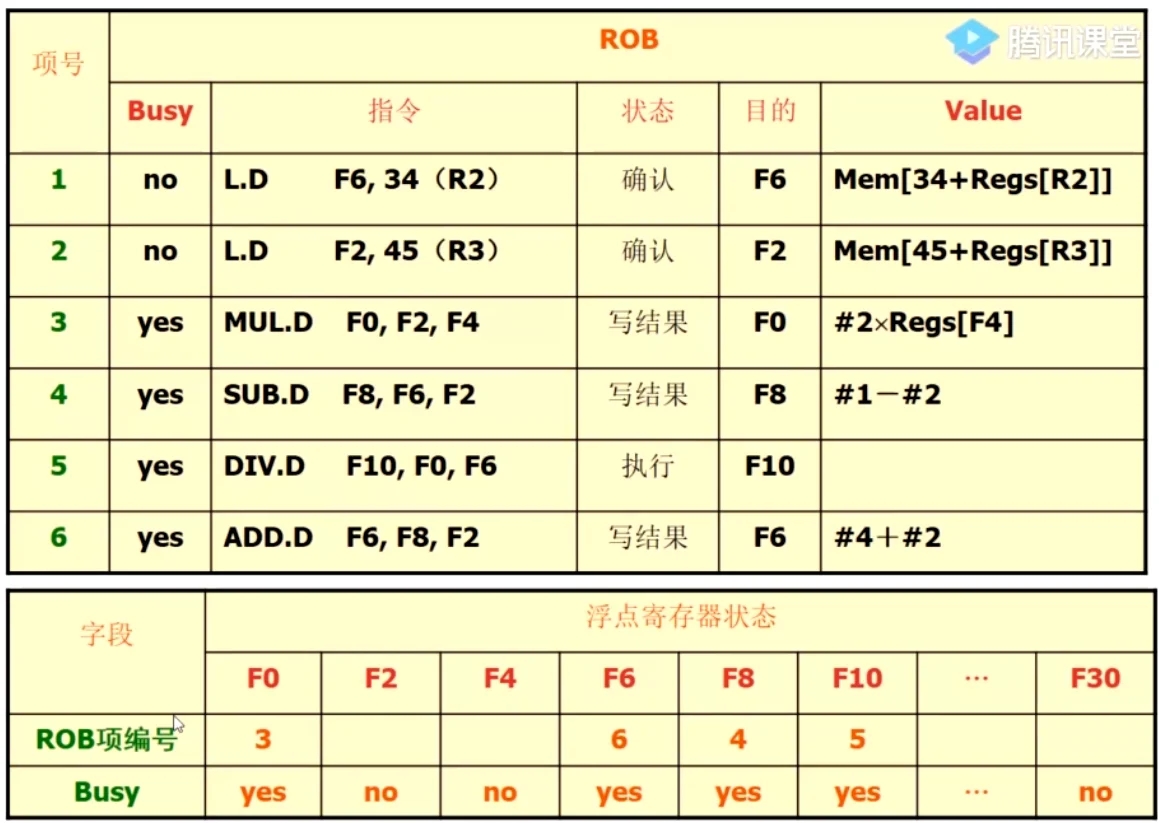

前瞻执行中MUL.D确认前，保留站和ROB的状态
前瞻执行的优缺点
主要优点：
通过ROB实现了指令的 顺序完成；
能够实现 精确异常；
很容易地推广到整数寄存器和整数功能单元上；
主要缺点：
复杂的控制导致所需的硬件太复杂；
4.4 多指令流出技术
多指令流出技术: ① 静态多流出技术 ② 动态多流出技术 ③ VLIW/EPIC

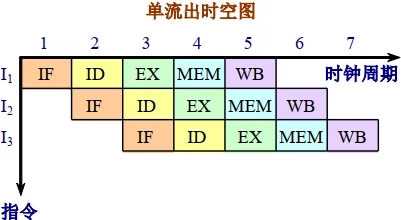

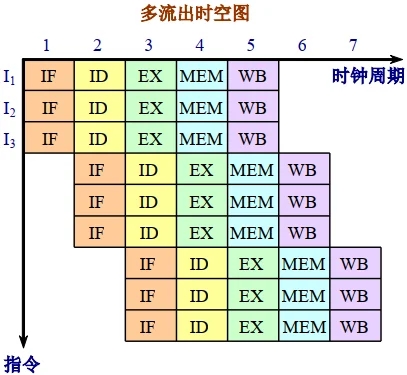

单流出和多流出处理机执行指令的时空图
多流出处理机有两种基本风格：
超标量（Superscalar）
在每个时钟周期流出的指令条数不固定，依代码的具体情况而定。（有上限）
设这个上限为n，就称该处理机为n流出；
可以通过编译器进行静态调度，也可以基于Tomasulo算法进行动态调度；
VLIW/EPIC
在每个时钟周期流出的指令条数是固定的，这些指令构成一条长指令或者一个 指令包；
指令包中，指令之间的并行性是通过指令显式地表示出来的；
指令调度是由 编译器静态 完成的；
超标量处理机与VLIW处理机相比有两个优点：
超标量结构对程序员是透明的，因为处理机能自己检测下一条指令能否流出，从而不需要重新排列指令来满足指令的流出。
即使是没有经过编译器针对超标量结构进行调度优化的代码或是旧的编译器生成的代码也可以运行，当然运行的效果通常不会很好。
使用多指令流出技术的处理器示例
技术 | 流出结构 | 冲突检测 | 调度 | 主要特点 | 处理机实例 |
超标量（静态） | 动态 | 硬件 | 静态 | 顺序执行 | Sun UltraSPARCⅡ/Ⅲ |
超标量（动态） | 动态 | 硬件 | 动态 | 部分乱序执行 | IBM Power2 |
超标量（猜测） | 动态 | 硬件 | 带有猜测的动态执行 | 带有猜测的乱序执行 | Pentium Ⅲ/4，MIPS R10K，Alpha 21264，HP PA 8500，IBM RS64Ⅲ |
VLIW/LIW | 静态 | 软件 | 静态 | 流出包之间没有冲突 | Trimedia， i860 |
EPIC | 主要是静态 | 主要是软件 | 主要是静态 | 相关性被编译器显式地标记出来 | Itanium (IA-64) |
注: 多流出处理机有两种基本风格: 超标量（Superscalar）和 VLIW/EPIC. 后者使用较少.
静态多指令流出技术
基于静态调度的多流出技术
在典型的超标量处理器中，每个时钟周期可流出1到8条指令。
指令按序流出，在流出时进行冲突检测。
保证在当前流出的指令序列中不存在数据冲突。
举例： 一个4流出的静态调度超标量处理机
在取指令阶段，流水线将从取指令部件收到1～4条指令（称为流出包）。
在一个时钟周期内，这些指令有可能是全部都能流出，也可能是只有一部分能流出。
流出部件检测结构冲突或者数据冲突。一般分两阶段实现：
① 进行流出包内的冲突检测，选出初步判定可以流出的指令。
② 检测所选出的指令与正在执行的指令是否有冲突。
MIPS处理机是怎样实现超标量的呢？
假设：每个时钟周期流出两条指令： 1条整型指令＋1条浮点指令。
其中，把load指令、 store指令、分支指令归类为整数型指令。要求：同时取两条指令（64位），译码两条指令（64位） ;
解答：
对指令的处理步骤如下：
从Cache中取两条指令;
确定那几条指令可以流出（0～2条指令） ;
把它们发送到相应的功能部件;

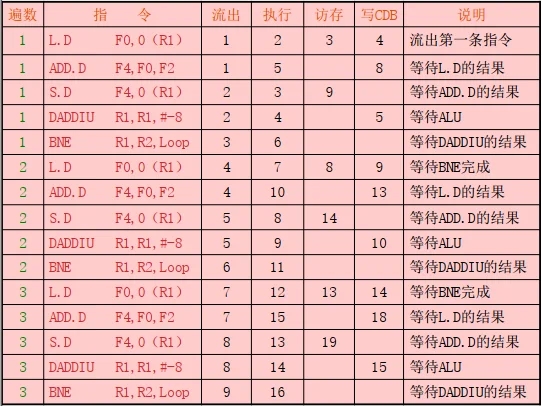

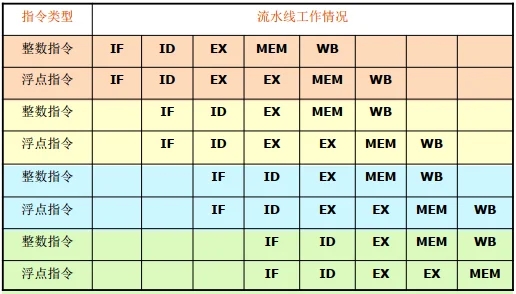

双流出超标量流水线中指令的执行过程：
假设：所有的浮点指令都是加法指令，其执行时间为两个时钟周期;
为简单，下图总把整数指令放在浮点指令的前面;
采用“ 1条整数型指令＋ 1条浮点指令”并行流出的方式，需要增加的硬件很少。
需要增加冲突检测的硬件机制;
浮点load或浮点store指令将使用整数部件，还会增加对浮点寄存器的访问冲突。
增设一个浮点寄存器的读/写端口;
由于流水线中的指令多了一倍，定向路径也要 增加。
限制超标量流水线的性能发挥的障碍。
load指令
load后续3条指令都不能使用其结果，否则就会引起停顿;
分支延迟
如果分支指令是流出包中的第一条指令，则其延迟是3条指令;
如果分支指令是流出包中的第二条指令，其延迟就是2条指令;
动态多指令流出技术
基于动态调度的多流出技术
扩展Tomasulo算法：支持两路超标量
每个时钟周期流出两条指令；
一条是整数指令，另一条是浮点指令。
采用一种比较简单的方法：
指令按顺序流向保留站。
将整数所用的表结构与浮点用的表结构分离开，分别进行处理。
这样就可以同时地流出一条浮点指令和一条整数指令到各自的保留站。
有两种不同的方法可以实现多流出。 关键在于：对保留站的分配和对流水线控制表格的修改；
① 在半个时钟周期里完成流出步骤，这样一个时钟周期就能处理两条指令；
② 设置一次能同时处理两条指令的逻辑电路；
现代的流出4条或4条以上指令的超标量处理机经常是两种方法都采用。
例4.4 对于采用了Tomasulo算法和多流出技术的MIPS流水线，考虑以下简单循环的执行。该程序把F2中的标量加到一个向量的每个元素上。
现做以下假设：
每个时钟周期能流出一条整数指令和一条浮点指令，即使它们相关也是如此。
有一个整数部件，用于整数ALU运算和地址计算,并且对于每一种浮点操作类型都有一个独立的流水化了的浮点功能部件。
指令流出和写结果各占用1个时钟周期。
具有动态分支预测部件和1个独立的计算分支条件的功能部件。
分支指令单独流出，没有采用延迟分支，但分支预测是完美的。分支指令完成前，其后续指令只能被取出和流出，但不能执行。
产生结果的延迟为：整数运算1个周期， load指令2个周期，浮点加法运算3个周期。
请列出该程序前面3遍循环中各条指令的流出、开始执行和将结果写到CDB上的时间。
解： 执行时，该循环将动态展开后的执行过程如下：
从图中可以看出：
程序基本可以达到3拍流出5条指令
IPC ＝ 5/3 ＝ 1.67 条/拍
虽然指令的流出率比较高，但是执行效率并不是很高。
16拍共执行15条指令，
平均指令执行速度为15/16＝ 0.94 条/拍。
原因是浮点运算少， ALU部件成了瓶颈。
可增加一个加法器，把ALU功能和地址运算功能分开。
上述双流出动态调度流水线的性能受限于以下3个因素：
整数部件和浮点部件的工作负载不平衡，没有充分发挥出浮点部件的作用。
应该设法减少循环中整数型指令的数量。
每个循环迭代中的控制开销太大。
5条指令中有2条指令是辅助指令。
应该设法减少或消除这些指令。
控制相关使得处理机必须等到分支指令的结果出来后才能开始下一条L.D指令的执行。
超长指令字技术VLIW/EPIC
把能并行执行的多条指令组装成一条很长的指令;
100多位到几百位
设置多个功能部件;
指令字被分割成一些字段，每个字段称为一个 操作槽，直接独立地控制一个功能部件;
在VLIW处理机中，所有的处理和指令安排都是
由编译器完成的;

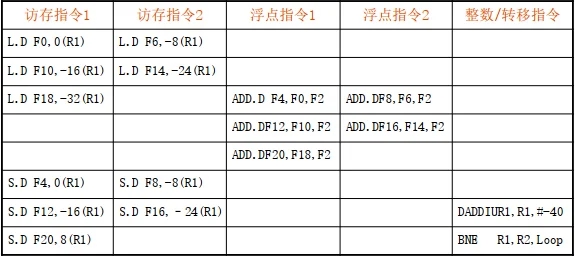

例4.5 假设VLIW处理机每个时钟周期可同时流出5条指令：两条访存指令、两条浮点操作指令和一条整数指令或分支指令。对于例4.4中的循环展开后的代码，给出它在该VLIW中的代码序列。不考虑分支指令的延迟槽。
解答： 代码序列如下图所示。
运行时间为8个时钟周期。
每遍循环平均1.6个时钟周期。
8个时钟周期内流出了17条指令，每个时钟周期2.1条。
8个时钟周期共有操作槽85=40个，有效槽的比例为42.5%。
VLIW存在的一些问题
程序代码长度增加了
提高并行性而进行的大量的循环展开;
指令字中的操作槽并非总能填满;
解决：采用指令共享立即数字段的方法，或者采用指令压缩存储、调入Cache或译码时展开的方法。
采用了锁步机制
任何一个操作部件出现停顿时，整个处理机都要停顿。
机器代码的不兼容性
4.5 循环展开和指令调度
循环展开和指令调度基本方法
充分开发指令之间存在的并行性，找出不相关的指令序列，让它们在流水线上重叠并行执行。
增加指令间并行性最简单和最常用的方法
开发循环级并行性——循环的不同迭代之间存在的并行性。
在把循环展开后，通过 寄存器重命名 和 指令调度 来开发更多的并行性。
编译器完成这种指令调度的能力受限于两个特性：
程序固有的指令级并行性；
流水线功能部件的执行延迟。
本小节中，我们使用的
浮点流水线延迟如下：
产生结果的指令 | 使用结果的指令 | 延迟（时钟周期数） |
浮点计算 | 另一个浮点计算 |
|
浮点计算 | 浮点store（S.D） |
|
浮点load（L.D） | 浮点计算 |
|
浮点load（L.D） | 浮点store（S.D） |
|
假设采用MIPS的5段流水线：
分支的延迟：
1个时钟周期。整数load指令的延迟：
1个时钟周期。整数运算部件是全流水或者重复设置了足够的份数。
例4.6 对于下面的源代码，转换成MIPS汇编语言，在不进行指令调度和进行指令调度两种情况下，分析其代码一次循环所需的执行时间。
解： 把该程序翻译成MIPS汇编语言代码：
假设：
R1的初值是指向第一个元素(s1000)
8（R2）指向最后一个元素。(s1)
浮点寄存器F2：用于保存常数s。
其中：
整数寄存器R1：指向向量中的当前元素。（
初值为向量中最高端元素的地址）
不进行指令调度的情况下，程序的实际执行情况：
每个元素的操作需要10个时钟周期，其中5个是空转周期。
如果进行如下的指令调度：
把DADDIU指令调度到L.D指令和ADD.D指令之间的“空转”拍；
把S.D指令放到了分支指令的延迟槽中；
对存储器地址偏移量进行调整；
一轮循环的操作时间从10个时钟周期减少到6个, 其中5个周期是有指令执行的，1个为空转周期。
例子中的问题及解决方案
问题：只有L.D、ADD.D和S.D这3条指令是有效操作。
占用3个时钟周期。
而DADDIU、空转和BEN这3个时钟周期都是附加的循环控制开销。
解决方案：循环展开技术
把循环体的代码复制多次并按顺序排列，然后相应调整循环的结束条件。
这给编译器进行指令调度带来了更大的空间。
例4.7：将上述例子中的循环展开4次得到4个循环体，然后对展开后的指令序列在不调度和调度两种情况下，分析代码的性能。假定R1的初值为32的倍数，即循环次数为4的倍数。消除冗余的指令，并且不要重复使用寄存器。
解：无需在循环体后面增加补偿代码，分配寄存器（不重复使用寄存器 ）如下：
F0、F4：用于展开后的第1个循环体
F2：保存常数s
F6、F8：第2个循环体
F10、F12：第3个循环体
F14、F16：第4个循环体
展开后没有调度的代码如下：
结果分析:
这个循环每遍共使用了28个时钟周期。
有4个循环体，完成4个元素的操作。平均每个元素使用28/4=7个时钟周期
原始循环的每个元素需要10个时钟周期。节省的时间：从减少循环控制的开销中获得的。
在整个展开后的循环中，实际指令只有14条，其他14个周期都是空转。
对指令序列进行优化调度，以减少空转周期：
注: 对指令序列进行优化调度, 把相关指令的距离拉开, 以减少空转周期.
结果分析：
没有数据相关引起的空转等待。
整个循环仅仅使用了
14个时钟周期。平均每个元素的操作使用
14/4=3.5个时钟周期。
结论：通过循环展开、寄存器重命名和指令调度，可以有效地开发出指令级并行。
循环展开和指令调度时要注意以下几个方面：
保证正确性。
在循环展开和调度过程中尤其要注意两个地方的正确性：
循环控制 和 操作数偏移量的修改。
注意有效性。
只有能够找到不同循环体之间的无关性，才能有效地使用循环展开。
使用不同的寄存器,否则可能导致新的冲突。
注意对存储器数据的相关性分析。
注意新的相关性。
由于原循环不同次的迭代在展开后都到了同一次循环体中，因此可能带来新的相关性。
Last updated
